Обход селектора L/R динамиков Mackie CR3 CR4

Электроника

Эти динамики обеспечивают действительно хорошее звучание за свою цену, и, похоже, они достигли этого, используя некоторые дешевые компоненты.

Известно, что переключатель выбора динамика часто выходит из строя, в результате чего один или оба динамика не воспроизводят звук. Сначала стоит попробовать использовать очиститель контактов, но это может оказаться лишь временным решением.

Это решение делает ваш выбор левостороннего или правостороннего активного динамика постоянным, но, помимо входа Aux на передней панели, просто подключив аудиокабели «в обратной стороне», вы сможете воспроизводить звук через нужные динамики, если захотите изменить свою настройку позже.

Если вы обладаете хотя бы базовыми навыками работы с паяльником, это быстрое и простое решение. Вам нужно будет предоставить собственный провод для этого.

Это мой первый гайд, и я не планировал его создавать, когда выполнял ремонт, так что извините за отсутствие фото и деталей. Ничто не сделало бы меня счастливее, чем если кто-то возьмет эту информацию, починит свои динамики и составит лучшую версию этого гайда в процессе.

Шаг 1

Выключите ваш активный динамик, отключите его от сети и снимите 10 коротких винтов с крестообразной головкой на задней стороне, которые обрамляют периметр.

После их снятия немного покачайте его, и вы сможете легко извлечь электронику из корпуса. Будьте осторожны, так как есть кабели, соединяющие его с передней частью динамика, но достаточно свободного пространства, чтобы вам не пришлось беспокоиться о разъединении для этого ремонта.

Шаг 2

Убедитесь, что у вас есть легкий доступ к нижней стороне печатной платы и задней панели справа.

Контактные точки, над которыми нам нужно работать, находятся на нижних 4 контактах в группе из 6 контактов, прямо слева от переключателя, на задней стороне печатной платы.

Для активного динамика с ПРАВОЙ стороны соедините верхнее и нижнее соединения в этой группе из 4. Две параллельные линии. ||

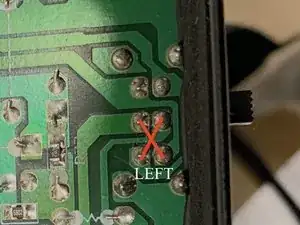

Для активного динамика с ЛЕВОЙ стороны перекрестите верхнее и нижнее соединения в этой группе из 4. Две пересекающиеся линии. X

Шаг 3

Припаяйте два коротких изолированных провода, чтобы соединить контакты, чтобы жестко подключить ваш активный динамик к правой или левой стороне по вашему желанию. Завершенный результат должен выглядеть как на фото (выбор правого динамика), только аккуратнее, без hastily добавленной изоляционной ленты, потому что вы лучше паять, чем я.

Обязательно убедитесь, что ваши провода лежат аккуратно и плоско на плате, чтобы они не мешали при вставке обратно в корпус динамика.

Дополнительный метод: Как некоторые пользователи отметили, установка оголенного провода от изолированного провода на контакты и их последующая пайка ТАКЖЕ РАБОТАЕТ. Этот метод укладывается более плоско, но действительно работает только при

Перевод руководства с ifixit.com
