Замена проводов батареи в колонке Memorex Mi3X Minimove

Удалите две пластиковые заглушки винтов на задней панели устройства, вставив плоский конец пластикового инструмента между заглушкой и задней панелью и приподняв её.

После того как верхняя часть заглушки станет видна с помощью пластикового инструмента, можно аккуратно вытянуть заглушку пальцами.

Для выполнения этого шага потребуется крестовая отвёртка №1 длиной не менее 30 мм.

Открутите два винта длиной 12 мм с помощью крестовой отвёртки №1.

Чтобы получить доступ к задней панели, необходимо снять винты и пластиковые заглушки с нижней панели.

Удалите четыре серые заглушки винтов, вставив под них пластиковый инструмент и поворачивая его по окружности заглушки.

Клей, которым прикреплены заглушки, должен быть достаточно липким, чтобы их можно было прикрепить обратно при сборке устройства.

Открутите два винта длиной 8 мм с помощью крестовой отвёртки №1.

Открутите два винта длиной 12 мм с помощью длинной крестовой отвёртки №1.

Чтобы снять заднюю панель, воспользуйтесь пластиковым инструментом и аккуратно пройдитесь по контуру панели. Контур проходит по боковым сторонам, и его можно заметить в верхней задней части устройства.

Осторожно — не используйте чрезмерное усилие при снятии панели. К внутренней стороне панели подключён провод антенны, который может повредиться или оторваться, если панель снимать слишком резко.

После того как панель ослаблена пластиковым инструментом, аккуратно приподнимите её руками.

Осторожно снимите панель.

Открутите винт длиной 8 мм, который крепит провод к антенне на задней панели, используя крестовую отвёртку №1.

При необходимости антенну можно теперь снять, потянув внутрь и параллельно нижней части панели.

Открутите четыре винта длиной 12 мм с помощью крестовой отвёртки №1.

Открутите пять винтов длиной 6 мм в верхней части тем же инструментом.

Используя крестовую отвёртку №1, открутите два вертикальных винта длиной 8 мм в верхней части.

Вставьте пластиковый инструмент в щель в верхнем углу и аккуратно разъедините внутреннюю заднюю панель.

Приложите умеренное усилие, чтобы открыть панель, и снимите её.

Осторожно снимайте нижнюю панель. Пластиковый язычок, расположенный рядом с правым динамиком между верхней коричневой радио-материнской платой и нижней зелёной аудио-платой расширения, может повредить устройство, если нижняя панель снимается некорректно.

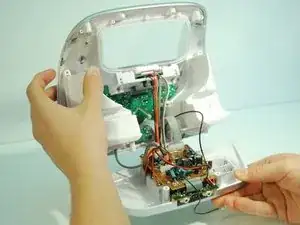

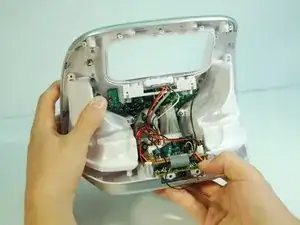

Снимите нижнюю панель колонки, аккуратно потянув её прямо назад, пока материнская плата и плата расширения не освободятся.

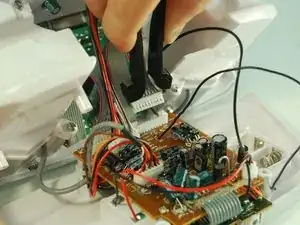

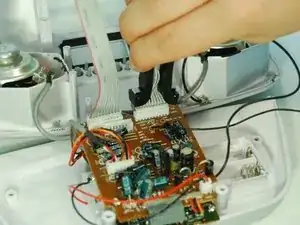

Извлеките 5 белых разъёмов с штырьками при помощи инструмента для извлечения микросхем (IC extractor). Зажмите инструмент сразу под верхним краем корпуса провода.

Имеются два 10-контактных разъёма, один 8-контактный разъём, один 7-контактный разъём и один 2-контактный разъём.

При сборке разъёмы с штырьками можно установить только одним способом. Убедитесь, что их ориентация совпадает с направлением разъёма на материнской плате.

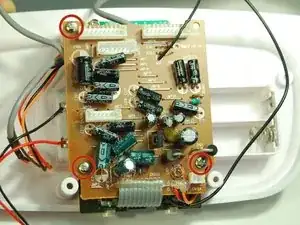

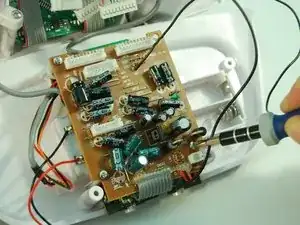

Открутите три винта длиной 8 мм, которые удерживают материнскую плату, с помощью крестовой отвёртки №1.

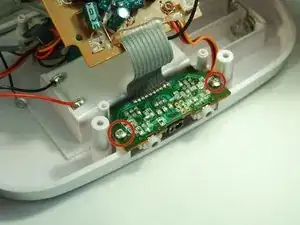

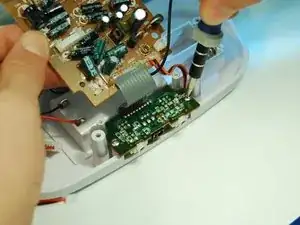

Отсоедините меньшую зелёную аудио-плату расширения, открутив два винта длиной 8 мм с помощью крестовой отвёртки №1.

Чёрный провод заземления расположен в верхней части рядом с аудио-платой расширения, а красный силовой провод — ниже.

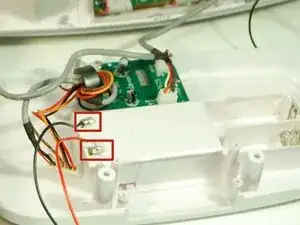

Найдите два провода — один красный и один чёрный, расположенные с левой стороны блока батареек.

Осторожно обращайтесь с паяльником. Не прикасайтесь им к платам и коже.

Разогрейте паяльник до температуры примерно 600 градусов по Фаренгейту / 315 градусов по Цельсию.

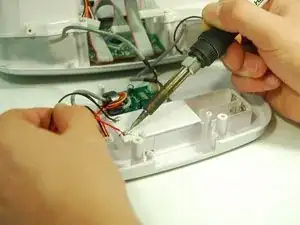

Приложите жало паяльника к припою в месте соединения провода и расплавьте его до тех пор, пока провод не отсоединится.

Более подробную помощь по лужению и пайке можно найти в руководстве по использованию паяльника.

После отсоединения провода отведите его в сторону от устройства.

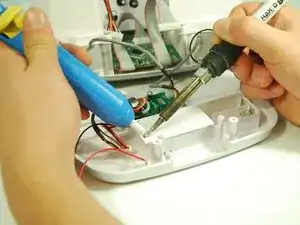

Пользуйтесь отсосом для припоя, пока припой ещё расплавлен, чтобы удалить излишки припоя.
