Замена клемм на MartinLogan Motion 4i
Используйте это руководство для замены клемм на колонке MartinLogan Motion 4i.
Клеммы на колонках позволяют подключать колонку к источнику питания с помощью внешних проводов. Клеммы, переставшие работать, обычно отключают все функции колонки, так как питание не поступает на внутренние системы. Часто при неисправных клеммах кажется, что колонка полностью не работает.
Обязательно ознакомьтесь с нашей страницей по диагностике, чтобы правильно диагностировать MartinLogan Motion 4i перед началом работы по этому руководству.
Перед началом убедитесь, что вы отключили все внешние провода и разъёмы от источника питания, чтобы безопасно снять все компоненты колонки.
Шаг 1
Снимите сетку с лицевой стороны колонки, удерживая сетку обеими руками за края и потянув вверх, чтобы освободить магнитные крепления.
Шаг 2
С помощью инструмента iFixit для вскрытия снимите шесть заглушек с внешнего края лицевой панели колонки.
Снимайте резиновые заглушки медленно и аккуратно, чтобы кончики не отломались и не создали засор над винтами.
Шаг 3
Выверните шесть винтов Philips #2 длиной 4 мм, расположенных в отверстиях, где раньше были резиновые заглушки.
Винты различаются по глубине, поэтому потребуется отвертка Philips #2 длиной примерно 6 дюймов от наконечника до начала ручки.
Шаг 4
Положите устройство лицевой стороной вниз, затем снимите заднюю крышку, приподняв её обеими руками.
Иногда заднюю крышку колонки трудно снять, поэтому рекомендуется слегка потрясти корпус, удерживая одну руку на лицевой стороне, а другую — на задней, чтобы ослабить крепления.
Если вы используете метод встряхивания, убедитесь, что рядом есть твёрдая поверхность на случай падения.
Шаг 5
Лёгким движением захватите материал, изолирующий и закрывающий компоненты колонки, и снимите его, потянув вверх.
Шаг 6
Отсоедините обе провода, соединяющие заднюю часть колонки с её компонентами, чтобы получить полный доступ к внутренностям.
Шаг 7

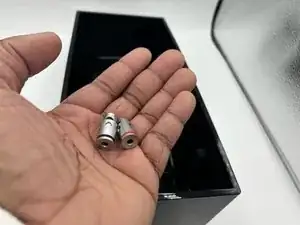

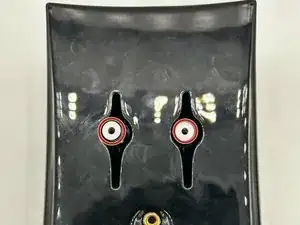

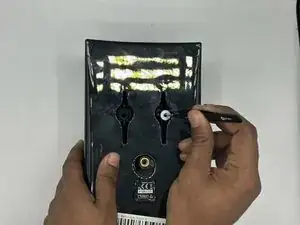

Используйте тупые антистатические пинцеты, чтобы медленно раскачивать клеммы туда и обратно и извлечь каждую из них.
Возможно, потребуется приложить больше усилий, чем обычно, но обязательно тяните строго вверх, чтобы облегчить извлечение.
Заключение
Для сборки устройства снова выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
