Замена аккумулятора Minirig

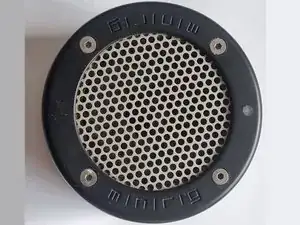

Вот с чем мы имеем дело — оригинальный, не Bluetooth Minirig возрастом более 10 лет.

Он работает, но время работы аккумулятора стало непригодным. Индикатор переключается с зелёного на бирюзовый примерно через час после полной зарядки.

Пора заменить аккумулятор!

Хотя заманчиво разбирать, откручивая серебристые винты на передней панели, это не тот путь. Они закреплены гайками Nyloc, и попытка их снять скорее приведёт к повреждениям и разочарованию. Гораздо лучше перевернуть устройство и снять нижнюю крышку.

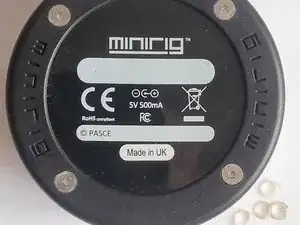

На головках винтов с шестигранным шлицем находятся прозрачные резиновые ножки.

Я использовал ногти, чтобы снять их; подойдёт и лопатка.

В крайнем случае можно использовать маленькую плоскую отвёртку, но будьте осторожны, чтобы не повредить пластик.

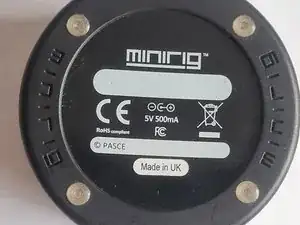

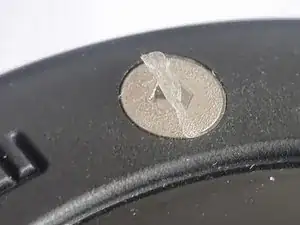

Прозрачные резиновые ножки сняты, но над головками винтов остаётся слой клея, который нужно отклеить, чтобы оголить гнёзда под шестигранные винты.

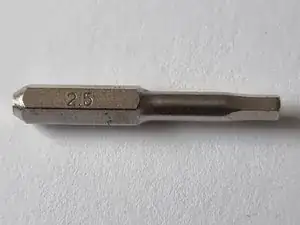

Используйте 2.5 мм шестигранную отвёртку, чтобы снять прекрасные нержавеющие винты.

Отвёртка iFixit прекрасно подходит :)

После снятия винтов можно отделить нижнюю крышку от металлического корпуса.

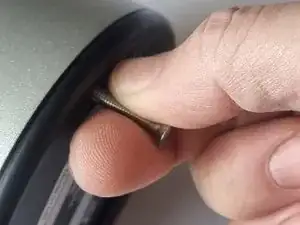

Одна из моих крышек отошла легко, а другая не хотела. Я частично вкрутил один из винтов, приложил боковое усилие, чтобы зафиксировать его в пластике, и при этом приложил достаточное давление вниз, чтобы снять крышку.

Крышка сошла довольно легко с помощью этой техники и без риска повредить металлический корпус или пластмассовую крышку, если не применять чрезмерную силу.

Вот усилитель и схема зарядки на одной плате.

Драйвер динамика окружён ватином для улучшения баса.

Аккумулятор прикреплён к крышке двусторонним скотчем.

Внутренности можно оставить как есть, всё, что нам нужно — это снять аккумулятор для замены.

Аккумулятор подключён к многоконтактному разъёму, к которому также идут провода к динамику и разъёму зарядки. Отсоединить провода аккумулятора от этого разъёма без специального инструмента и без лишних сложностей невозможно.

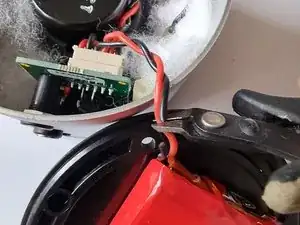

Поэтому мы перережем провода аккумулятора, чтобы снять его, а потом присоединим новый аккумулятор к оставшимся проводам.

Обязательно перерезайте провода по одному, чтобы не допустить короткого замыкания.

Лучше резать близко к аккумулятору, чтобы на основной плате Minirig осталось достаточное количество провода.

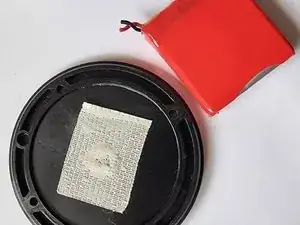

Используйте пальцы, чтобы оторвать аккумулятор от двусторонней монтажной ленты.

Лента должна остаться на крышке. Оставьте её там, мы будем использовать её для крепления нового аккумулятора позже.

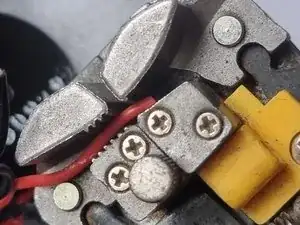

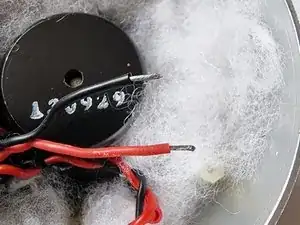

Снимите примерно 4 мм изоляции с концов каждого провода, идущего от основной платы Minirig.

Оловите концы проводов, нанеся небольшое количество припоя на оголённые жилы.

Minirig теперь готов к подключению нового аккумулятора.

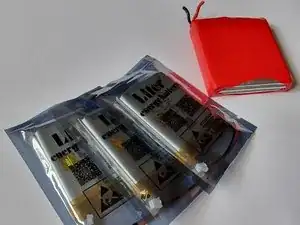

Здесь виден оригинальный красный аккумуляторный блок, составленный из 3 плоских литий-полимерных ячеек, соединённых последовательно.

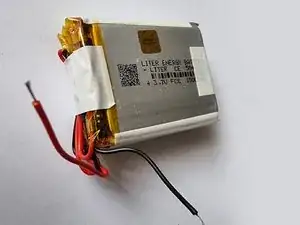

На переднем плане — новые ячейки, готовые для сборки заменяющего аккумуляторного блока.

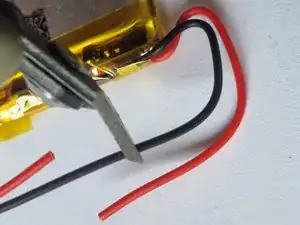

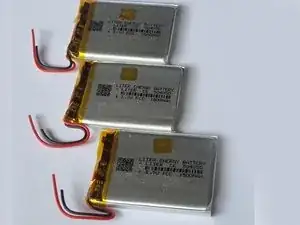

Подготовьте элементы, отрезав прилагаемые разъёмы у каждого (если они есть).

В целях безопасности, чтобы избежать короткого замыкания элементов, обязательно перерезайте каждый провод по отдельности.

Сделайте разную длину обрезанных проводов, чтобы при сборке блока они не касались друг друга.

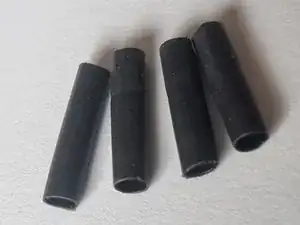

Нам потребуется 4 отрезка термоусадочной трубки, каждый длиной примерно 15 мм и с внутренним диаметром около 3,5 мм

Каждая батарея соединяется с следующей таким образом.

Сначала облудите концы проводов — нанесите небольшое количество припоя.

Не забудьте надеть термоусадку перед спайкой проводов.

Затем держите соединяемые провода вплотную друг к другу и нагрейте, чтобы припой расплавился и надежно соединил провода.

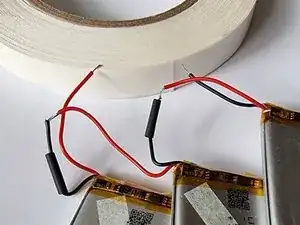

Плюс к минусу — в итоге на одном конце цепи остаётся красный провод, на другом — чёрный. Это соединение элементов последовательно, что увеличивает напряжение. Здесь три элемента по 3,7 В, соединённые последовательно, дают номинально 11,1 В аккумуляторный блок.

Используйте тепловую пушку, чтобы усадить термоусадочную трубку на проводах и получить безопасные изолированные соединения.

Если тепловой пушки нет, подойдёт фен для волос, а в крайнем случае — зажигалка.

При использовании зажигалки держите термоусадку вне пламени, иначе вы рискуете расплавить её или изоляцию рядом

Используйте двусторонний скотч между элементами, чтобы зафиксировать их вместе.

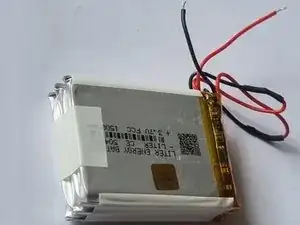

Обмотайте каждую сторону сборки ПВХ-изоляционной лентой, чтобы всё держалось вместе

Из‑за того, что эти элементы по толщине едва помещаются в доступном пространстве, лучше не увеличивать толщину лентой по центру элементов.

Упорядочьте соединительные провода, подоткнув их под ПВХ-ленту на этом конце.

Обязательно наденьте оставшиеся 2 отрезка термоусадки перед соединением проводов аккумуляторного блока с Minirig, чтобы изолировать соединения.

Провода от аккумуляторного блока теперь можно подключить к проводам, идущим к плате Minirig.

Красный к красному, чёрный к чёрному.

Установите основание на основной корпус Minirig, следя за тем, чтобы ни один из проводов аккумулятора не оказался зажат между магнитом динамика и аккумулятором.

Совместите отверстия под винты в основании с винтами на передней панели.

Вставьте винты и затяните.

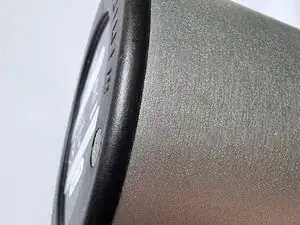

После затяжки проверьте стык между основанием и металлическим корпусом — он должен быть правильно установлен без зазоров.

Наконец, рекомендуется заменить ножки.

Без ножек вы, вероятно, услышите вибрацию, когда динамик направлен вверх; также возможно ухудшение воспроизведения низких частот.

Minirig также может вибрировать по гладкой поверхности и упасть со стола или полки.

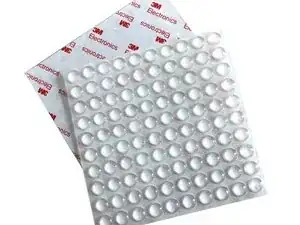

Оригинальные ножки самоклеящиеся, диаметром 8 мм и выполнены из прозрачного силикона.
