Замена кроссовера MartinLogan Motion 4i
В этом руководстве показано, как правильно разобрать динамик, чтобы безопасно извлечь и заменить кроссовер.
Кроссовер является важной частью динамика: он разделяет частоты, поступающие от усилителя, и направляет их на соответствующие излучатели. Повреждение этой детали может нарушить правильное распределение частот и привести к дальнейшему повреждению других компонентов динамика. Признаком изношенного кроссовера может быть ухудшение качества звука.
При выполнении инструкции убедитесь, что Вы умеете правильно пользоваться паяльником, так как он понадобится на последующих шагах. Горячий паяльник может повредить другие внутренние детали при контакте с ними, а также нанести ожог пользователю.
Шаг 1
Снимите решётку динамика с лицевой стороны, удерживая её за оба конца двумя руками и потянув вверх, чтобы отсоединить магнитные фиксаторы.
Шаг 2
Удалите шесть заглушек по внешнему краю лицевой панели динамика с помощью инструмента для вскрытия iFixit.
Удаляйте резиновые заглушки медленно и осторожно, чтобы их концы не сломались и не заблокировали доступ к винтам.
Шаг 3
Выкрутите шесть винтов Phillips #2 длиной 4 мм, расположенных внутри отверстий, где ранее находились резиновые заглушки.
Глубина винтов отличается, поэтому потребуется отвёртка Phillips #2 длиной примерно 15 см — от кончика до начала рукоятки.
Шаг 4
Положите устройство лицевой стороной вниз и снимите заднюю крышку, аккуратно подняв её двумя руками.
Иногда для снятия задней крышки динамика требуется приложить небольшое усилие — рекомендуется слегка потрясти устройство, удерживая его за лицевую панель и заднюю крышку.
Если решите воспользоваться методом встряхивания, убедитесь, что рядом есть твёрдая поверхность на случай, если динамик выпадет.
Шаг 5
Аккуратно возьмитесь за материал, изолирующий и покрывающий компоненты динамика, и потяните вверх, чтобы снять его.
Шаг 6
Отсоедините два провода, соединяющих заднюю часть динамика с внутренними компонентами, чтобы получить полный доступ к элементам динамика.
Шаг 7

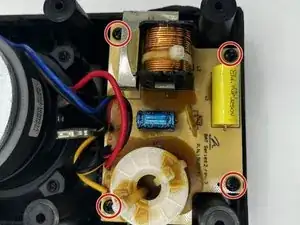

Выкрутите четыре винта Phillips #2 длиной 3 мм, расположенные в верхней части кроссовера.
Шаг 8

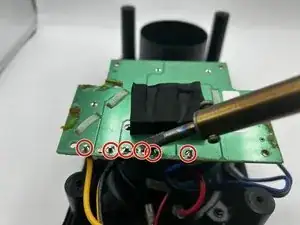

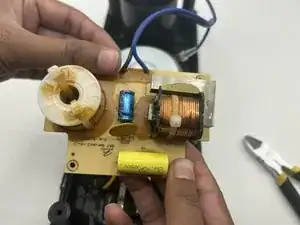

С помощью паяльника удалите припой с соединений, фиксирующих провода, прежде чем полностью отключить их.
При удалении и установке кроссовера будьте особенно осторожны при использовании паяльника. Он имеет очень высокую температуру и может нанести ожог, если неправильно с ним обращаться.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
