Замена радиомодуля Memorex Mi3X Minimove

Снимите две пластиковые заглушки винтов на задней панели Minimove, вставив плоский конец пластикового инструмента для вскрытия между заглушкой винта и задней панелью и поддев её.

После того как верхняя часть заглушки будет приподнята с помощью пластикового инструмента, полезно вытащить пластиковые крышки пальцами.

Для этого шага потребуется как минимум крестовая отвертка Phillips #1 с длиной стержня 30 мм.

Снимите два винта 12 мм крестовой отверткой Phillips #1.

Для доступа к задней панели необходимо снять винты и заглушки на нижней панели.

Снимите четыре серые заглушки винтов, поддев пластиковым инструментом для вскрытия под заглушки и поворачивая по окружности.

Клей на заглушках должен быть достаточно липким, чтобы вернуть заглушки на место при повторной сборке устройства.

Снимите два винта 8 мм крестовой отверткой Phillips #1.

Снимите два винта 12 мм длинной крестовой отверткой Phillips #1.

Чтобы снять заднюю панель, используйте пластиковый инструмент для вскрытия и аккуратно пройдитесь им по контуру панели. Контур оборачивается вокруг боковин и заметен в верхней задней части устройства.

Осторожно: не применяйте слишком большую силу при снятии панели. Антеннный провод прикреплён к внутренней стороне панели и может быть повреждён или оторван, если панель не будет аккуратно снята.

После ослабления панели пластиковым инструментом используйте умеренную силу, чтобы отжать панель руками.

Аккуратно снимите панель.

Крестовой отверткой Phillips #1 ослабьте провод от задней панели, сняв винт 8 мм, соединяющий провод с антенной.

При желании антенну можно снять, потянув внутрь и параллельно нижней кромке панели.

С помощью крестовой отвертки Phillips #1 снимите четыре винта 12 мм.

Снимите пять винтов 6 мм в верхней части тем же инструментом.

С помощью крестовой отвертки Phillips #1 снимите два вертикальных винта 8 мм сверху.

Подденьте внутреннюю заднюю панель, вставив пластиковый инструмент для вскрытия в щель в верхнем углу.

Используйте умеренную силу, чтобы отжать её и снять крышку.

Между материнской платой радиомодуля (верхняя коричневая плата) и дополнительной платой аудиоразъёмов (нижняя зелёная плата), идущей от правого корпуса динамика, находится пластиковая прокладка. Будьте осторожны при снятии задней панели, чтобы не повредить платы.

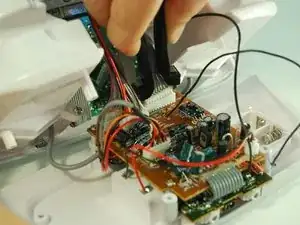

Снимите нижнюю панель бумбокса, аккуратно потянув панель прямо назад от бумбокса, пока платы не освободятся.

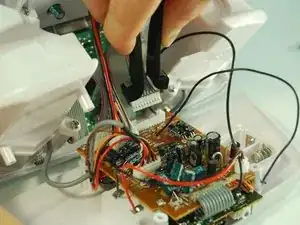

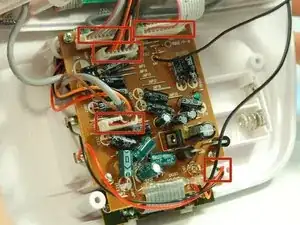

Вытяните пять белых разъёмов-штырьков с помощью экстрактора для микросхем. Сожмите экстрактор чуть ниже верхней кромки корпуса провода. Есть два 10-контактных разъёма, один 8-контактный разъём, один 7-контактный разъём и один 2-контактный разъём.

При повторной сборке разъёмы-штырьки можно вставить только в одном направлении. Убедитесь, что ориентация соответствует приёмному разъёму на материнской плате.

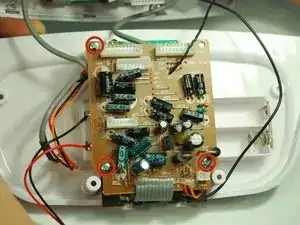

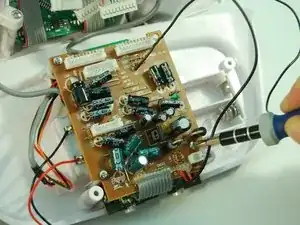

С помощью крестовой отвертки Phillips #1 снимите три винта 8 мм, удерживающие материнскую плату.

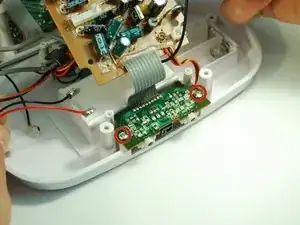

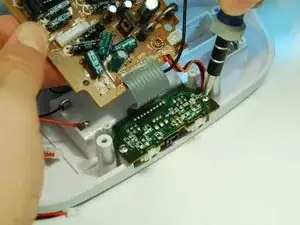

Отсоедините меньшую зелёную дополнительную плату аудиоразъёмов, сняв два винта 8 мм крестовой отверткой Phillips #1.

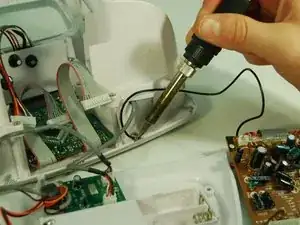

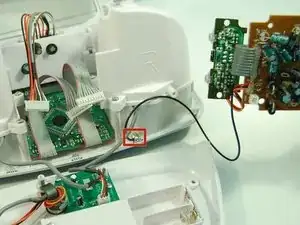

Отсоедините чёрный провод заземления, выпаяв его от внутреннего корпуса.

Обратитесь к руководству по пайке guide для помощи с выпаиванием.
