Замена дисплея Memorex Mi3X Minimove

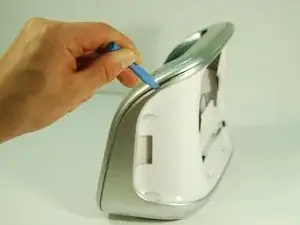

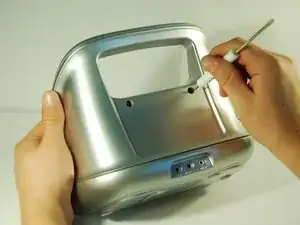

Снимите два пластиковых крышки винтов на задней панели Minimove, вставив плоский конец пластикового монтажного инструмента между крышкой винта и задней панелью и поддев её.

После того как верхняя часть крышки будет приподнята пластиковой лопаткой, может быть удобно вытянуть пластиковые крышки пальцами.

Для этого шага потребуется крестовая отвертка Phillips #1 длиной не менее 30 мм.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта длиной 12 мм.

Чтобы получить доступ к задней панели, необходимо снять винты и крышки винтов нижней панели.

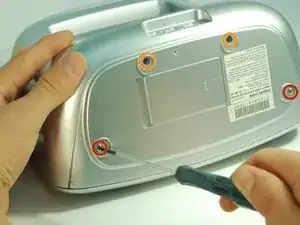

Снимите четыре серые крышки винтов, вставив пластиковую лопатку под крышки и поворачивая по окружности.

Клей на крышках винтов должен быть достаточно липким, чтобы крышки можно было вернуть на место при сборке.

Удалите два винта длиной 8 мм с помощью крестовой отвертки Phillips #1.

Удалите два винта длиной 12 мм с помощью длинной крестовой отвертки Phillips #1.

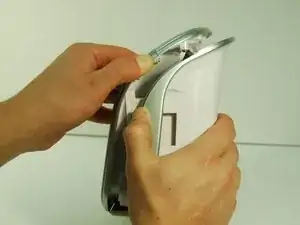

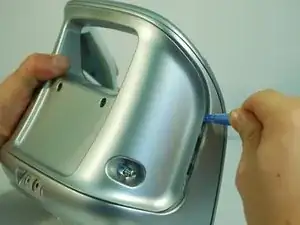

Чтобы снять заднюю панель, используйте пластиковую лопатку и аккуратно пройдите по контуру панели. Контур проходит по бокам и заметен в верхней задней части устройства.

Будьте осторожны и не прикладывайте чрезмерную силу при снятии панели. Антенный провод прикреплён к внутренней стороне панели и может быть повреждён или оторван, если панель снимать грубо.

После ослабления панели пластиковым инструментом используйте умеренную силу, чтобы отжать панель руками.

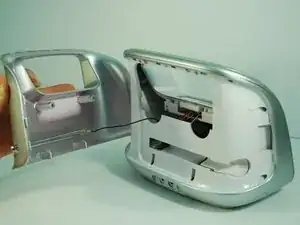

Аккуратно снимите панель.

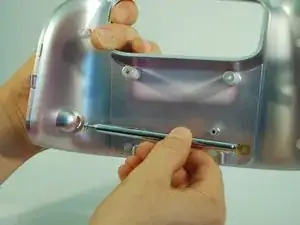

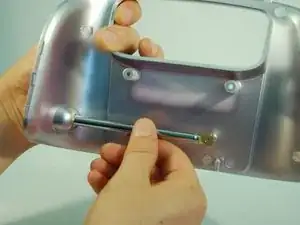

Используйте крестовую отвертку Phillips #1, чтобы отсоединить провод от задней панели, выкрутив винт 8 мм, крепящий провод к антенне.

При желании антенну можно снять, потянув её внутрь и параллельно нижней кромке панели.

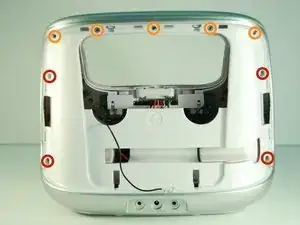

Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта длиной 12 мм.

Вверху снимите пять винтов длиной 6 мм той же отверткой.

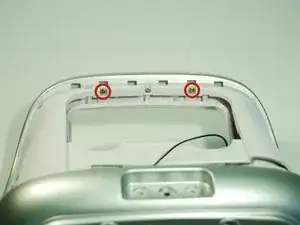

Используйте крестовую отвертку Phillips #1 и удалите два вертикальных винта длиной 8 мм сверху.

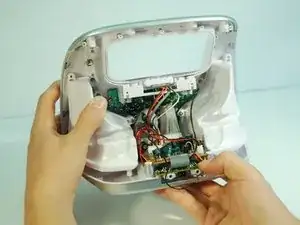

Подденьте внутреннюю заднюю крышку, вставив пластиковую лопатку в трещину в верхнем углу.

Используйте умеренную силу, чтобы отжать её и снять крышку.

Будьте внимательны при снятии нижней панели. Пластиковая защёлка, проходящая вдоль правого динамика между верхней коричневой радиоплатой и нижней зелёной аудиодочерней платой, может повредить устройство при неправильном снятии нижней панели.

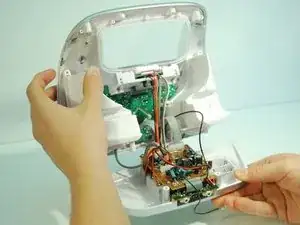

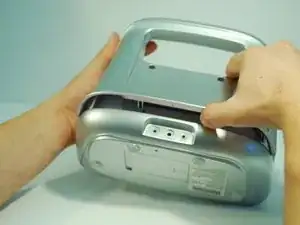

Снимите нижнюю панель минибокса, осторожно потянув панель прямо назад от устройства, пока платы не освободятся.

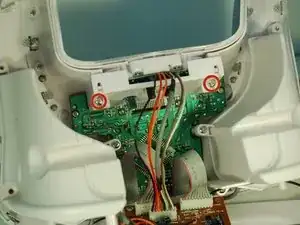

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта длиной 8 мм, закрепляющие адаптер iPod рядом с верхней частью устройства.

Примените умеренную силу, чтобы снять пластиковый корпус пальцем, одновременно нажимая большим пальцем на чёрные округлые конденсаторы.

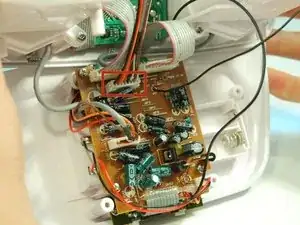

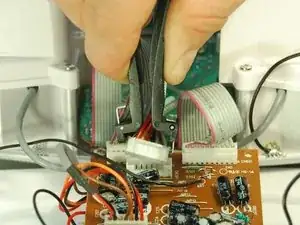

Проследите провода, подключённые к адаптеру iPod, и с помощью экстрактора для микросхем снимите указанные разъёмы с материнской платы.

Зажмите экстрактор чуть ниже верхней кромки корпуса разъёма.

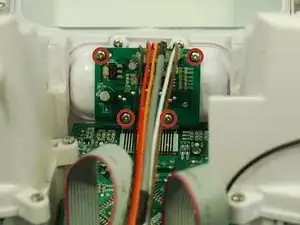

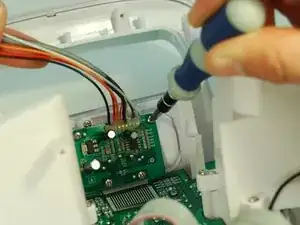

Вернувшись к маленькой зелёной дочерней плате, выкрутите четыре винта длиной 6 мм крестовой отверткой Phillips #1.

Снимите адаптер iPod, выдвинув его из посадочного места.

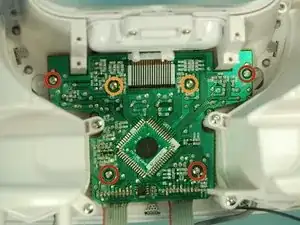

Найдите и выкрутите четыре винта 8 мм (красные) вдоль кромки крестовой отверткой Phillips #1.

Открутите два винта 12 мм (оранжевые) на внутренней стороне дочерней платы.

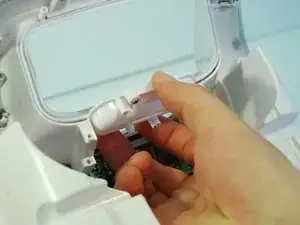

Выдвиньте корпус адаптера iPod, приложив умеренное давление двумя указательными пальцами изнутри и большим пальцем вниз.

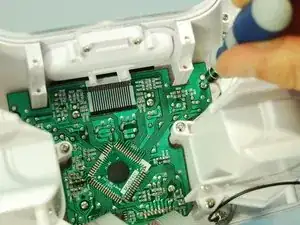

Удалите четыре винта длиной 8 мм с помощью отвертки Phillips #1.

Корпус динамика может потребовать большего усилия для демонтажа, так как удерживается тонким слоем резины. Не бойтесь приложить больше усилий, если не удаётся снять его с первой попытки.

При снятии корпуса резиновый клей отойдёт. Это никоим образом не повлияет на работоспособность устройства.

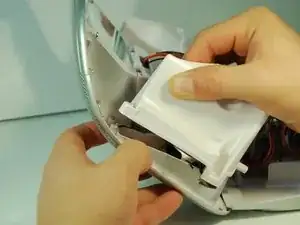

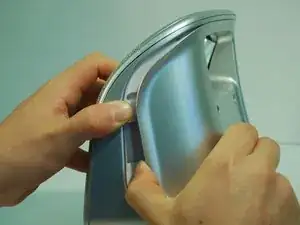

Возьмитесь за внешнюю часть одного корпуса динамика и тяните наружу (начиная с верхней части), удерживая основной корпус другой рукой.

Снимите второй корпус на противоположной стороне тем же способом.

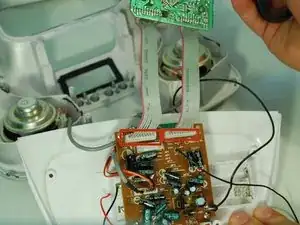

Будьте осторожны при снятии дочерней платы дисплея. Ещё два провода соединяют дочернюю плату дисплея с материнской платой радиоприёмника и могут быть повреждены или оторваны при неаккуратном снятии.

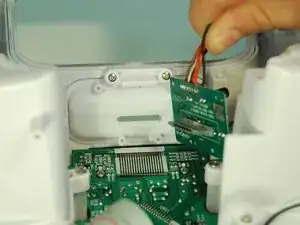

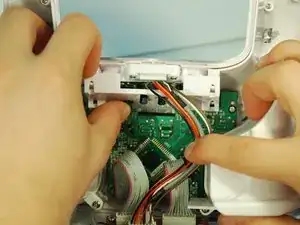

Аккуратно поднимите дочернюю плату дисплея вертикально вверх и извлеките её из корпуса.

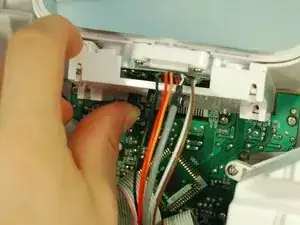

Для завершения отключите два провода, обведённые красными прямоугольниками, которые подключены к материнской плате, используя экстрактор для микросхем.

Зажмите экстрактор чуть ниже верхнего выступа корпуса провода и резко потяните наружу.
