Замена аудиопровода мини-портативной колонки Kinivo ZX100

Откройте круговую часть в верхней части колонки, поворачивая её до максимальной высоты.

Убедитесь, что она полностью повернута, так как это позволит получить доступ к четырем винтам, которые будут удалены на следующем шаге.

Удалите четыре винта Phillips размером 12 мм из корпуса.

Отделите резонирующую часть от основания устройства, чтобы открыть средний разделитель корпуса. Теперь корпус будет состоять из двух частей.

Держите резонирующую часть корпуса аккуратно в сторонке, чтобы не было натяжения на черные и красные провода, идущие от нижней части устройства.

Избыточная сила может отсоединить черные и красные провода динамика от схемы нижней части устройства.

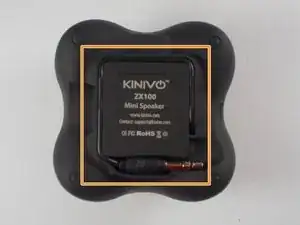

Отделите самую нижнюю часть корпуса (обозначенную красным), потянув вертикально за красную часть корпуса (обозначенную оранжевым).

Аккуратно отложите самую нижнюю часть и резонирующий раздел после их разделения.

Удалите плату с помощью рук, подняв и сдвинув плату от светодиодного индикатора.

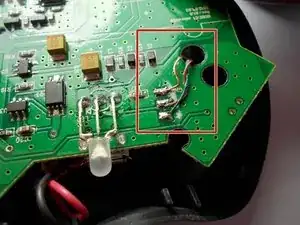

Найдите аудиопровод под печатной платой, который соседствует с аккумуляторным компонентом на самом нижнем уровне устройства.

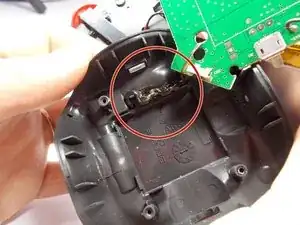

Используйте средство для удаления клея, чтобы ослабить клей, склеивающий существующий провод с нижним корпусом.

Аккуратно вытяните провод из клея и используйте острое режущее устройство, чтобы отрезать его от существующего соединения.

Приобретите новый аудиопровод у производителя.

Может быть использован другой аудиопровод, если у него те же три провода и он имеет тот же стиль разъема 3,5 мм.

В зависимости от места, где вы
