Замена динамиков Memorex Mi3X Minimove

Снимите два пластиковых крышки винтов на задней панели Minimove, вставив плоский конец пластикового инструмента для открытия между крышкой винта и задней панелью и поддев её.

После того как верхняя часть крышки откроется с помощью пластикового инструмента, может быть удобно вытащить пластиковые крышки пальцами.

Для этого шага потребуется как минимум крестовая отвёртка Phillips #1 длиной 30 мм.

Снимите два винта 12 мм крестовой отвёрткой Phillips #1.

Для доступа к задней панели необходимо удалить винты и крышки винтов нижней панели.

Снимите четыре серые крышки винтов, вставив пластиковый инструмент для открытия под крышки винтов и вращая по окружности.

Клей на крышках винтов должен быть достаточно липким, чтобы крышки можно было вернуть при повторной сборке устройства.

Снимите два винта 8 мм крестовой отвёрткой Phillips #1.

Снимите два винта 12 мм длинной крестовой отвёрткой Phillips #1.

Чтобы снять заднюю панель, используйте пластиковый инструмент для открытия и аккуратно пройдитесь по контуру панели. Контур проходит по бокам и виден в верхней задней части устройства.

Будьте осторожны, не применяйте чрезмерную силу при снятии панели. Антенна прикреплена к внутренней части панели и может быть повреждена или оторвана, если панель не будет снята аккуратно.

Ослабив панель пластиковым инструментом для открытия, примените умеренную силу, чтобы поддеть панель руками.

Осторожно снимите панель.

Используйте крестовую отвёртку Phillips #1, чтобы отсоединить провод от задней панели, сняв винт 8 мм, соединяющий провод с антенной.

Если требуется, антенну теперь можно снять, потянув её внутрь и параллельно нижней кромке панели.

С помощью крестовой отвёртки Phillips #1 выкрутите четыре винта 12 мм.

Снимите пять винтов 6 мм в верхней части тем же инструментом.

Снимите два вертикальных винта 8 мм в верхней части при помощи крестовой отвёртки Phillips #1.

Подденьте внутреннюю заднюю панель, вставив пластиковый инструмент для открытия в зазор в верхнем углу.

Примените умеренную силу, чтобы поддеть её и снять крышку.

Между радиоматью (верхняя коричневая плата) и дочерней платой аудиопорта (нижняя зелёная плата), идущей от корпуса правого динамика, находится пластиковая плёнка. Будьте осторожны при снятии задней панели, чтобы не повредить платы.

Снимите нижнюю панель магнитолы, аккуратно потянув панель прямо назад от корпуса до освобождения плат.

Вытяните пять белых разъёмов-«штырьков» с помощью экстрактора для микросхем. Захватите экстрактор чуть ниже верхней кромки корпуса провода. Имеется два 10-контактных разъёма, один 8-контактный, один 7-контактный и один 2-контактный разъём.

При сборке существует только один правильный способ вставить разъёмы-«штырьки». Убедитесь, что ориентация совпадает с приёмным разъёмом на плате.

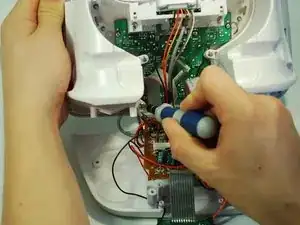

Снимите три винта 8 мм, удерживающие материнскую плату, крестовой отвёрткой Phillips #1.

Отсоедините небольшую зелёную дочернюю плату аудиопорта, сняв два винта 8 мм крестовой отвёрткой Phillips #1.

Отсоедините чёрный заземляющий провод, отпаяв его от внутреннего корпуса.

Обратитесь к руководству по пайке guide для помощи с выпаиванием.

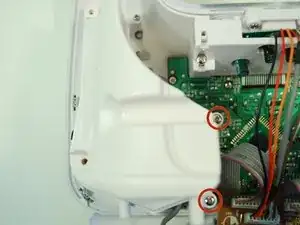

Снимите два винта 8 мм на корпусе динамика крестовой отвёрткой Phillips #1.

Корпус динамика может требовать больше усилий при снятии, поскольку он скреплён тонким чёрным резиновым клеем. Не бойтесь применить больше силы, если не сможете снять его с первой попытки.

При снятии корпуса резиновый клей оторвётся. Это никоим образом не повлияет на работоспособность устройства.

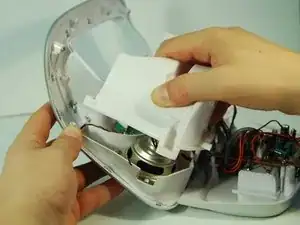

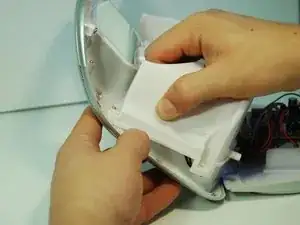

Возьмите внешнюю часть одного корпуса динамика и потяните наружу (начиная сверху), удерживая основной корпус другим пальцем неподвижно.

Отвинтите три отмеченные кругом 8 мм винта, которые крепят динамик к пластиковому корпусу.

Динамик всё ещё прикреплён к плате динамика в бумбоксе. Не пытайтесь оттянуть динамик слишком далеко от бумбокса.

Снимите динамик с корпуса и положите рядом с бумбоксом.

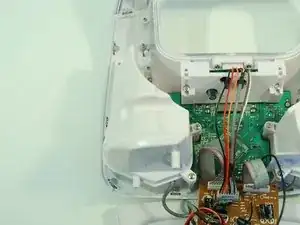

Верхний разъём проводки, отмеченный красным, соединяет левый динамик с бумбоксом. Нижний разъём проводки, отмеченный оранжевым, соединяет правый динамик с бумбоксом.

Не вытягивайте разъём проводки с дочерней платы динамика, тянув за провод. Это может повредить провод и плату.

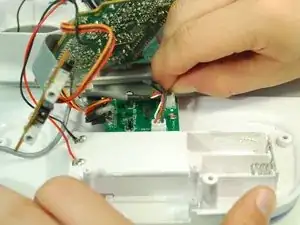

Возьмите пластиковый корпус разъёма руками и отсоедините верхний разъём провода динамика от дочерней платы динамика.
