Замена сетевого разъёма Sony CPF-IP001

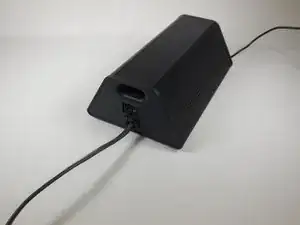

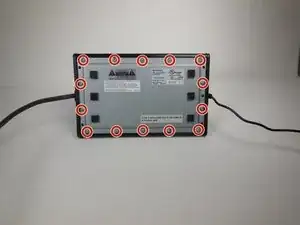

В основании акустической док-станции Sony находится 14 винтов типа XXXX.

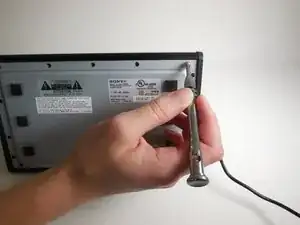

С помощью крестовой отвертки Phillips №2 выкрутите все 14 винтов.

После удаления всех винтов крышку можно снять с помощью металлической лопатки.

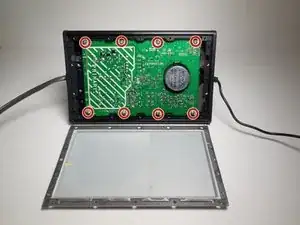

Дополнительно необходимо выкрутить ещё 8 винтов XXXX, фиксирующих плату.

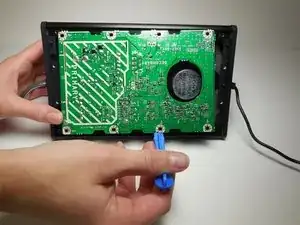

После удаления винтов пластиковая лопатка может быть использована для аккуратного отведения платы от корпуса.

С противоположной стороны платы подключены 3 провода. Будьте осторожны, не вытягивайте плату слишком далеко, чтобы не повредить эти провода.

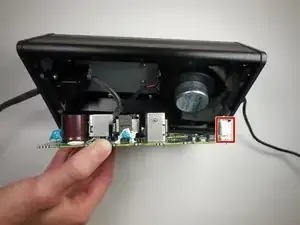

Первый из трёх проводов легко обнаруживается — он подключён к плате с помощью защёлки.

Чтобы снять защёлку, сожмите фиксатор и вытяните её.

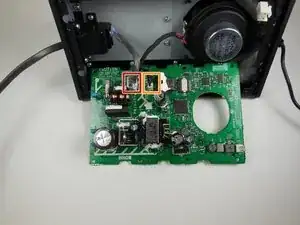

Осталось ещё два провода, подключённых к плате. После снятия первого к остальным двум получить доступ стало проще.

Самый левый по устройству провод можно снять так же, как и первый: сожмите защёлку и вытяните её.

Последний провод (самый правый) можно аккуратно отсоединить пинцетом.

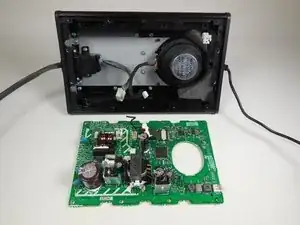

Теперь плата полностью извлечена из корпуса и может быть отложена в сторону.

Далее нужно снять кожух переключателя питания и сетевого провода.

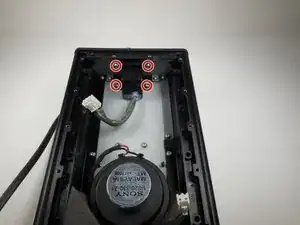

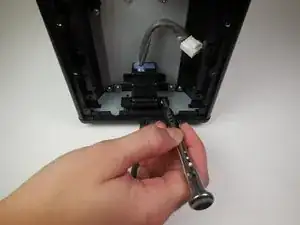

Снимите 4 винта XXXX, используя крестовую отвертку Phillips №2.

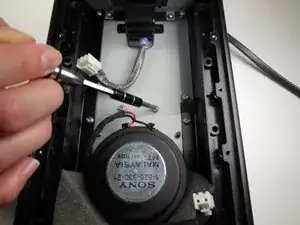

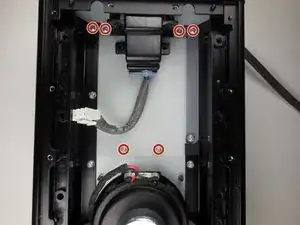

Удалите следующие 6 винтов XXXX с помощью крестовой отвертки Phillips №2.

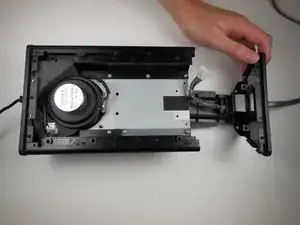

Кожух теперь отключён от корпуса и его можно вытащить сбоку.

Кожух питания выйдет как единый блок вместе с воздушным каналом сабвуфера.

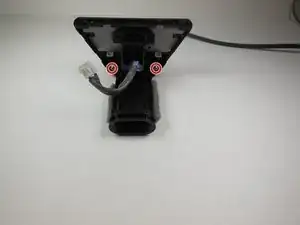

Воздушный канал сабвуфера можно снять, открутив 2 винта XXXX крестовой отверткой Phillips №2.
