Замена сабвуфера Sony CPF-IP001

Открутите четырнадцать винтов Phillips #2 длиной 8 мм с нижней стороны сабвуфера.

После удаления всех винтов снимите крышку с помощью металлической лопатки.

Открутите восемь винтов Phillips #2 длиной 14 мм, которые крепят печатную плату.

Аккуратно извлеките печатную плату с помощью пластикового инструмента для вскрытия.

На противоположной стороне платы подключены три провода. Будьте осторожны, не вытаскивайте плату слишком сильно, чтобы не повредить эти провода.

Отсоедините первый из трёх проводов, сжав зажим и вытащив его.

После отсоединения первого провода будет легче получить доступ к двум оставшимся.

Отсоедините крайний левый провод, сжав зажим и вытащив его.

Отсоедините третий провод с помощью пинцета.

Теперь печатная плата полностью отключена и может быть отложена в сторону.

Открутите шесть винтов Phillips #2 длиной 8 мм.

Вытяните боковую панель с кабелем питания из корпуса.

Боковая панель с кабелем питания выйдет единым блоком вместе с тоннелем воздушного потока сабвуфера.

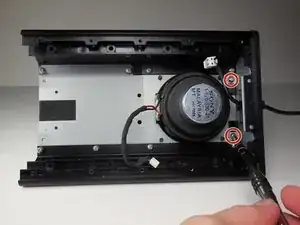

Открутите два винта Phillips #2 длиной 8 мм, которые крепят боковую панель.

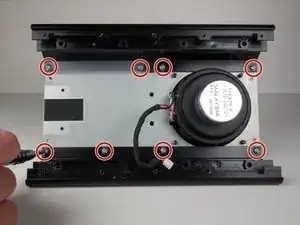

Открутите восемь винтов Phillips #2 длиной 8 мм, крепящих лоток сабвуфера к корпусу.

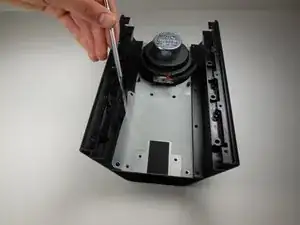

С помощью металлической лопатки немного отогните пластик, приклеенный к лотку и корпусу.

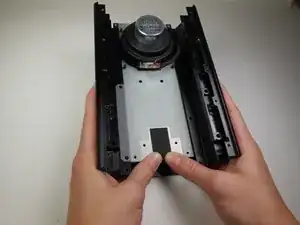

Выдвиньте лоток с сабвуфером из корпуса.

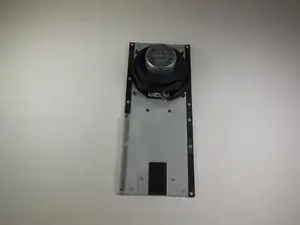

После снятия лотка переверните его — вы увидите четыре винта, крепящих сабвуфер.

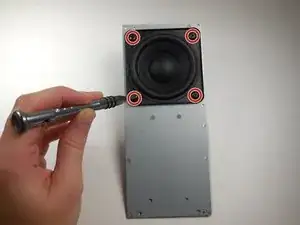

Открутите четыре винта Phillips #2 длиной 7,5 мм.

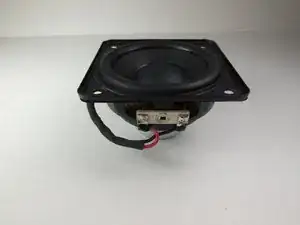

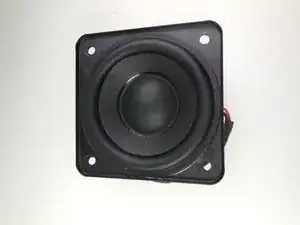

Сабвуфер теперь удалён из устройства и может быть заменён.
