Замена кабеля питания Sony CPF-IP001

Удалите четырнадцать винтов Phillips #2 длиной 8 мм с нижней части сабвуфера.

После удаления всех винтов крышку можно снять с помощью металлической лопатки.

Удалите восемь винтов Phillips #2 длиной 14 мм, фиксирующих плату.

С помощью пластиковой монтажной лопатки аккуратно извлеките плату.

С противоположной стороны платы подключены 3 провода. Будьте осторожны, чтобы не вытащить плату слишком далеко и не повредить эти провода.

Отсоедините первый из трёх проводов, сжав зажим и вытянув его.

После отсоединения первого провода к оставшимся двум будет проще подобраться.

Удалите провод, находящийся дальше всего слева, сжав зажим и вытянув его.

Отсоедините третий провод, аккуратно пользуясь пинцетом.

Плата теперь полностью отсоединена и может быть отложена в сторону.

Удалите шесть винтов Phillips #2 длиной 8 мм.

Выдвиньте боковую панель с кабелем питания из корпуса.

Боковая панель с кабелем питания выйдет целиком вместе с воздушным каналом сабвуфера.

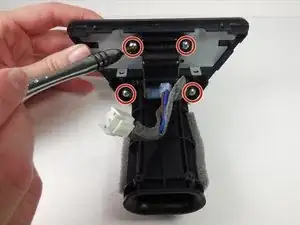

Удалите четыре винта Phillips #2 длиной 8 мм.

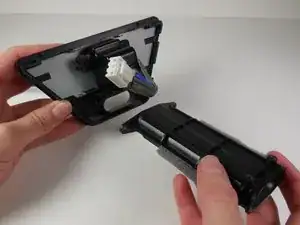

Отсоедините воздушную трубку от боковой панели.

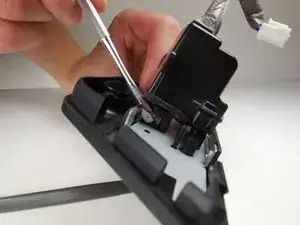

Начните поддевать блок крышки кабеля питания от боковой панели с помощью металлической лопатки.

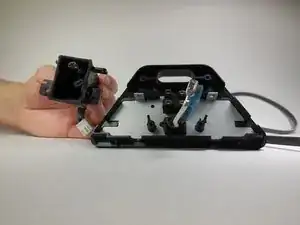

Протяните провода, выходящие из боковой панели, через клей и в блок крышки кабеля питания, чтобы отвести крышку дальше от боковой панели.

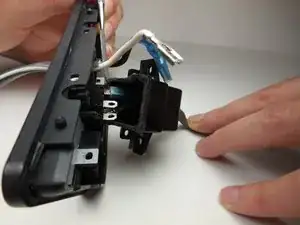

С помощью металлической лопатки отсоедините четыре клеммы-плоские контакта, подключённые к кнопке питания и кабелю питания.

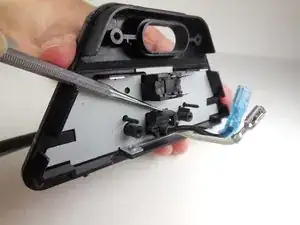

С помощью металлической лопатки нажмите защёлку сверху кабеля питания и протолкните кабель питания через боковую панель.

После прохождения клипса, соединённого с кабелем питания, откроется, и можно будет установить новый кабель питания.
