Замена аудиопорта Sony GTK-XB5

Перед началом убедитесь, что колонка отключена от питания.

Сначала снимите восемь винтов с задней панели колонки. Эти винты находятся в верхних и нижних углах задней панели, а также вдоль боковых сторон.

Удалите винты 7,5 мм с крестовой головкой, используя отвертку Phillips #1 с головкой размера J.

Далее снимите ещё 4 винта 7,5 мм с крестовой головкой на верхней части колонки (где находятся кнопки питания и дополнительные кнопки BASS). Два из винтов находятся на нижней стороне ручки и скрыты под чёрными резиновыми крышками. Снимите крышки и используйте отвертку Phillips #1, чтобы выкрутить винты.

Оставшиеся два винта 7,5 мм с крестовой головкой расположены в основании углублённой части колонки, показанной на фото. Они также скрыты под чёрными резиновыми накладками. Повторите тот же процесс для их снятия.

Внимание: Остерегайтесь прикасаться к проводам конденсатора во время работы. По возможности используйте зонд для разрядки конденсаторов, чтобы безопасно снять опасный заряд с конденсаторов.

Аккуратно приподнимите всю верхнюю пластиковую часть колонки. Делайте это медленно — секция по-прежнему соединена с платой с помощью шлейфа.

Аккуратно снимите шлейф с его разъёма на плате; после этого верхняя пластиковая крышка колонки будет полностью отделена.

Кроме того, необходимо разобрать боковые части. Потребуется удалить ещё 4 винта 7,5 мм с крестовой головкой с каждой стороны. Эти винты находятся под большими серыми подкладками с клеем в углах боковых панелей колонки.

Снимайте подкладки медленно, так как клей делает их удаление сложнее, и не стоит их рвать.

Используйте инструмент для вскрытия, чтобы помочь отделить боковую панель от остальной части колонки.

Этот шаг может выполняться с трудом — не стесняйтесь приложить немного силы, под непосредственной нижней стороной боковой панели нет хрупких компонентов.

Теперь колонка должна быть лишена основной оболочки, за исключением нижней и передней панелей.

Вы разобрали верхний корпус колонки и готовы к замене компонентов!

Найдите большую зелёную материнскую плату, расположенную под верхней пластиковой крышкой колонки.

Снимите шлейф, соединяющий дочернюю плату с материнской, аккуратно вытащив жёлтую защёлку из её разъёма на материнской плате.

Шлейф можно отключить только со стороны материнской платы.

Аккуратно отсоедините ещё три шлейфа в верхней части материнской платы.

Эти шлейфы идут к передней части колонки.

Снимите четыре винта с крестовой головкой 6,4 мм, расположенные в каждом углу дочерней платы, используя крестовую отвертку.

Аккуратно сдвиньте всю материнскую плату в направлении передней части колонки, отцепив её от защёлки, удерживающей её на месте.

Материнская плата теперь может быть полностью удалена. Вы готовы к её замене!

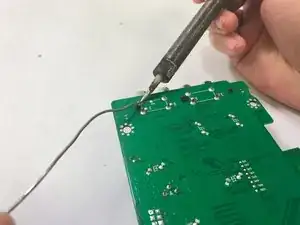

Отпаивайте аудиопорты с нижней стороны материнской платы. Если вам нужна дополнительная информация по технике пайки, обратитесь к этой ссылке.

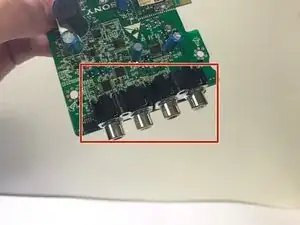

Замените компонент аудиопорта на новый и припаяйте его обратно на материнскую плату.

Вы только что заменили компонент аудиопорта в вашей колонке!
