Замена внутренней платы Sonos Roam
Если Ваш Sonos Roam не реагирует, возникают проблемы с включением, устройство не держит питание, и Вы уже пробовали заменить внешнюю плату, используйте это руководство для замены внутренней платы.
Эта плата отвечает за отправку сигналов всему устройству. Это означает, что она отвечает за подключение, зарядку и аудио для Sonos Roam.
Перед использованием этого руководства попробуйте перезагрузить Sonos Roam.

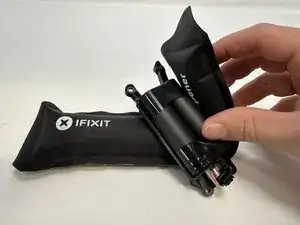

В некоторых шагах рекомендуется (но не обязательно) использование iOpener. Это поможет аккуратно удалить клей, удерживающий устройство. Обратитесь к этой ссылке, чтобы узнать, как правильно использовать iOpener.
Шаг 1
Выключите Sonos Roam перед началом разборки.

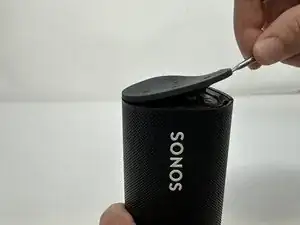

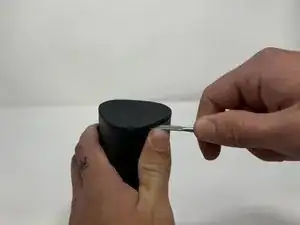

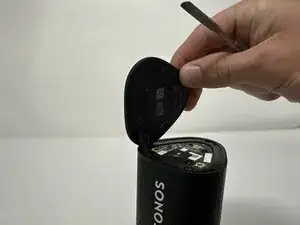

Используйте металлическую лопатку, чтобы поддеть заглушку с кнопками.
Подденьте со всех сторон, чтобы ослабить клей.
Если возникают трудности, используйте iOpener, фен или подобное нагревательное устройство, чтобы ослабить клей.
Шаг 2
Переверните устройство на другую заглушку.

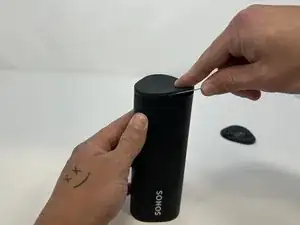

Используйте металлическую лопатку, чтобы ослабить клей.
Если возникают трудности, используйте iOpener, фен или подобное нагревательное устройство, чтобы ослабить клей.
Шаг 3
Переверните устройство так, чтобы логотип Sonos был сверху.

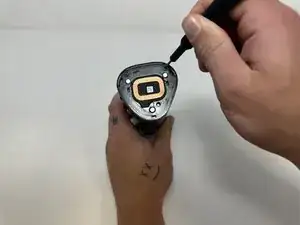

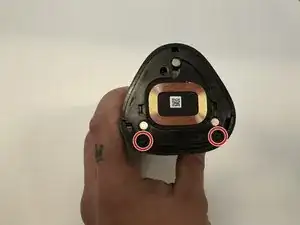

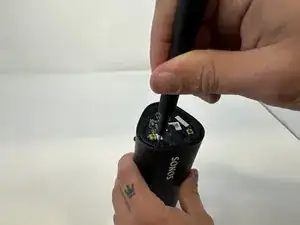

Используйте отвертку Torx T6, чтобы выкрутить два винта 6 мм.
Шаг 4
Переверните устройство.
Используйте отвертку Torx T6, чтобы выкрутить два винта 6 мм.
Шаг 5
Переверните устройство так, чтобы логотип Sonos был сверху.

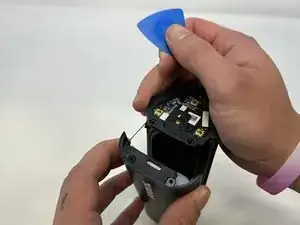

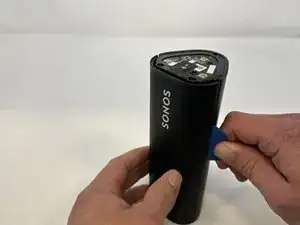

Используйте медиаторы iFixit, чтобы просунуть их между стыком решётки и задней частью динамика и разъединить решётку.
Если возникают трудности, используйте iOpener, фен или подобное нагревательное устройство, чтобы ослабить клей.
Шаг 6

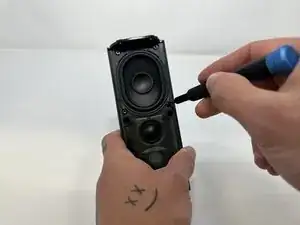

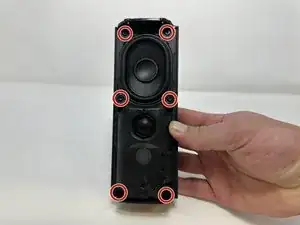

Используйте отвертку Torx TR10, чтобы выкрутить шесть винтов 7 мм.
Шаг 7

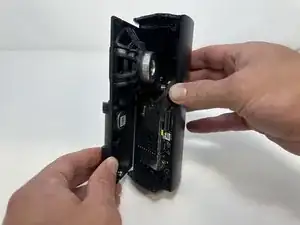

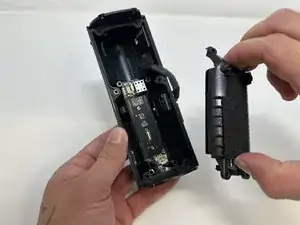

Аккуратно начните отделять модуль динамика от устройства.

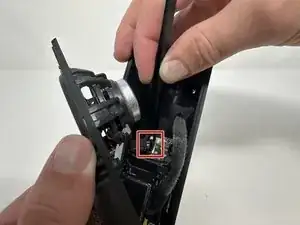

Плотно сожмите середину разъёма пинцетом, чтобы вытащить его из гнезда.

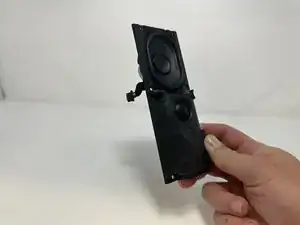

Отделите модуль динамика от устройства.
Шаг 8

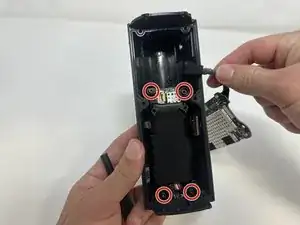

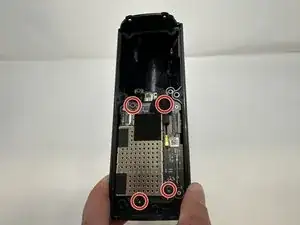

Используйте отвертку Torx TR10, чтобы выкрутить четыре винта 7 мм.
Шаг 9

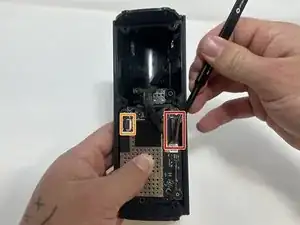

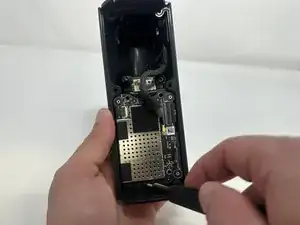

Используйте пинцет, чтобы отжать защёлку, удерживающую большой шлейф.
Схватите большой шлейф пинцетом и потяните вверх, чтобы снять его.
Используйте пинцет, чтобы отжать защёлку, удерживающую маленький шлейф.
Схватите маленький шлейф пинцетом и потяните вверх, чтобы снять его.
Шаг 10
Возьмитесь за металлическую деталь, торчащую из внешней платы.
Потяните вверх, чтобы вынуть внешнюю плату.
Шаг 11
Паяльник очень горячий и может вызвать травмы при неправильном использовании.

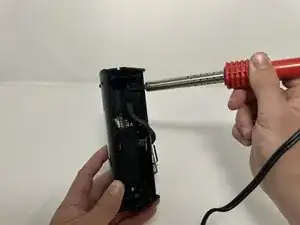

Используйте паяльник, чтобы распаять внешнюю плату от корпуса динамика.
Шаг 12
Используйте отвертку Torx TR10, чтобы выкрутить четыре винта 7 мм.
Шаг 13

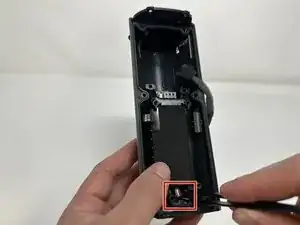

Используйте пинцет, чтобы плотно сжать середину разъёма.
Вытяните разъём, чтобы снять его из гнезда.
Извлеките аккумулятор из устройства.
Шаг 14

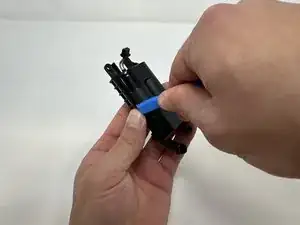

Используйте инструмент iFixit для поддевания аккумулятора из корпуса.
Если возникают трудности, используйте iOpener, фен или подобное нагревательное устройство, чтобы ослабить клей.
Шаг 15

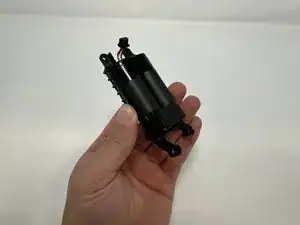

Извлеките аккумулятор из его корпуса.
Шаг 16

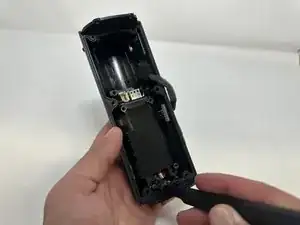

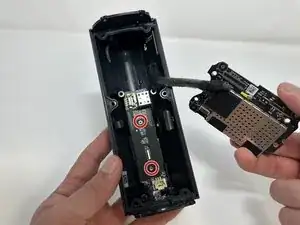

Используйте отвертку Torx TR9, чтобы выкрутить два винта 5 мм.
Шаг 17

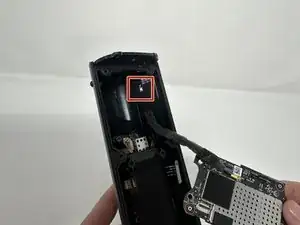

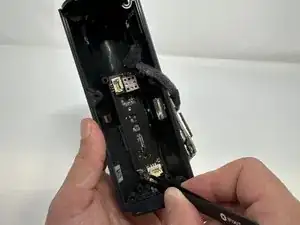

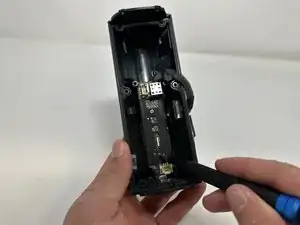

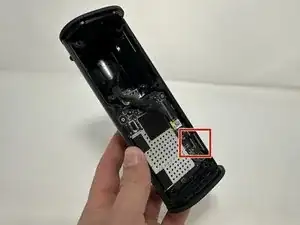

Используйте пинцет, чтобы плотно сжать центр разъёма.
Вытяните разъём, чтобы снять его из гнезда.

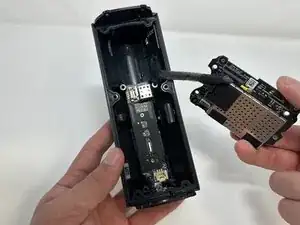

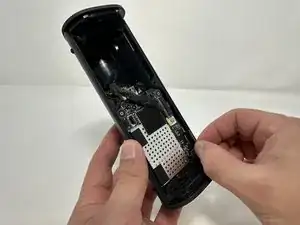

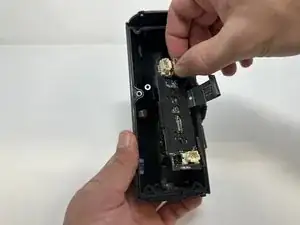

Возьмитесь за металлический корпус, чтобы извлечь внутреннюю плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
