Разборка корпуса сабвуфера Sony CPF-IP001
Этот гид показывает, как разобрать сабвуфер для доступа к внутренним частям для ремонта.
Шаг 1
Удалите четырнадцать винтов Phillips #2 диаметром 8 мм с нижней части сабвуфера.
После того как все винты будут удалены, крышку можно снять с помощью металлической лопатки.
Шаг 2

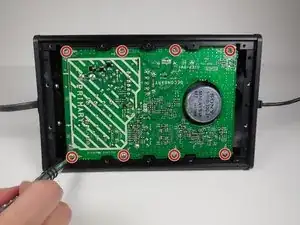

Удалите восемь винтов Phillips #2 диаметром 14 мм, удерживающих плату в месте.

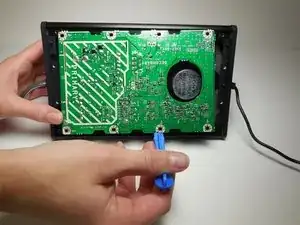

С помощью пластикового инструмента для открытия аккуратно снимите плату.

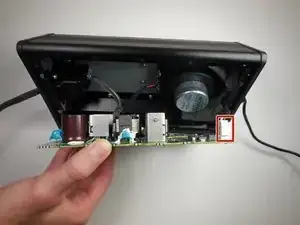

На противоположной стороне платы будет соединено 3 провода. Будьте осторожны, чтобы не вытащить плату слишком далеко из устройства и не повредить эти провода.
Шаг 3

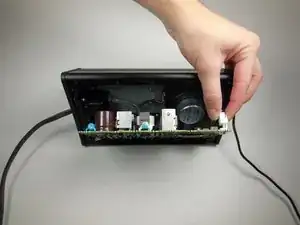

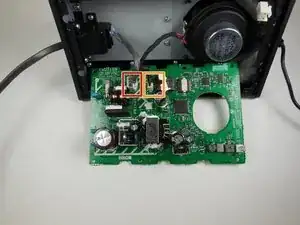

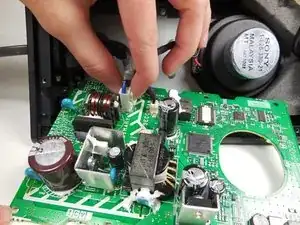

Удалите первый из трех проводов, сжав зажим и вытянув его.
После отключения первого провода два остальных провода можно будет более легко достать.
Шаг 4
Удалите провод, находящийся самым левым, сжав зажим и вытянув его.

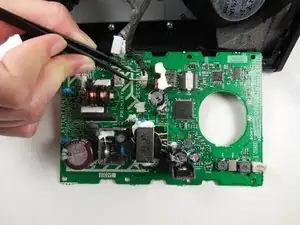

Отсоедините третий провод, осторожно используя пинцет.
Плата теперь полностью отсоединена и может быть отложена в сторону.
Шаг 5

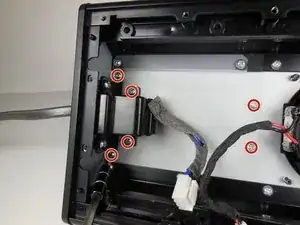

Удалите шесть винтов Phillips #2 диаметром 8 мм.

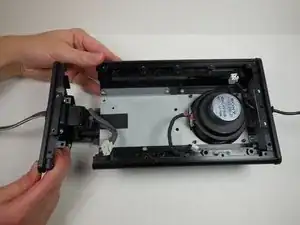

Выдвиньте боковую панель с сетевым шнуром из корпуса.
Боковая панель с сетевым шнуром выйдет как единое целое вместе с воздуховодом сабвуфера.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
