Замена большой гибкой шлейф-планки Sonos Roam

Выключите Sonos Roam перед началом разборки.

Используйте металлическую лопатку, чтобы поддеть торцевую крышку с кнопками.

Подденьте со всех сторон, чтобы ослабить клей.

Если трудно отделяется, используйте iOpener, фен или аналогичный нагревательный инструмент, чтобы размягчить клей.

Переверните устройство к другой торцевой крышке.

Используйте металлическую лопатку, чтобы ослабить клей.

Если трудно отделяется, используйте iOpener, фен или аналогичный нагревательный инструмент, чтобы размягчить клей.

Переверните устройство так, чтобы логотип Sonos был вверху.

Используйте отвертку Torx T6, чтобы выкрутить два винта 6 мм.

Переверните устройство.

Используйте отвертку Torx T6, чтобы выкрутить два винта 6 мм.

Переверните устройство так, чтобы логотип Sonos был вверху.

Используйте пластиковые меди iFixit, чтобы вставить их в зазор между решёткой и задней частью динамика и разъединить решётку.

Если трудно отделяется, используйте iOpener, фен или аналогичный нагревательный инструмент, чтобы размягчить клей.

Используйте отвертку Torx TR10, чтобы выкрутить шесть винтов 7 мм.

Начните аккуратно отделять модуль динамика от корпуса устройства.

Плотно сожмите середину разъёма пинцетом и вытяните его из гнезда.

Отделите модуль динамика от устройства.

Используйте отвертку Torx TR10, чтобы выкрутить четыре винта 7 мм.

Используйте пинцет, чтобы перевернуть защёлку, удерживающую большую шлейф-планку.

Схватите большую шлейф-планку пинцетом и потяните вверх, чтобы вынуть её.

Используйте пинцет, чтобы перевернуть защёлку, удерживающую малую шлейф-планку.

Схватите малую шлейф-планку пинцетом и потяните вверх, чтобы вынуть её.

Возьмитесь за металлическую деталь, выступающую из внешней платы.

Потяните вверх, чтобы вынуть внешнюю плату.

Паяльник очень горячий и может причинить травму при неправильном использовании.

Используйте паяльник, чтобы отпаять внешнюю плату от корпуса динамика.

Используйте отвертку Torx TR10, чтобы выкрутить четыре винта 7 мм.

Используйте пинцет, чтобы плотно сжать середину разъёма.

Вытяните разъём, чтобы вынуть его из гнезда.

Извлеките аккумулятор из устройства.

Используйте инструмент iFixit для поддевания аккумулятора в корпусе.

Если трудно отделяется, используйте iOpener, фен или аналогичный нагревательный инструмент, чтобы размягчить клей.

Извлеките аккумулятор из корпуса.

Используйте отвертку Torx TR9, чтобы выкрутить два винта 5 мм.

Используйте пинцет, чтобы плотно сжать центр разъёма.

Вытяните разъём, чтобы вынуть его из гнезда.

Возьмитесь за металлический корпус, чтобы вынуть внутреннюю плату.

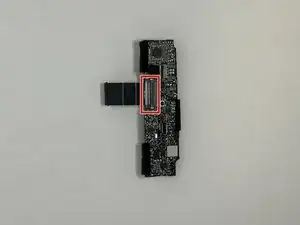

Переверните внутреннюю плату так, чтобы кнопка и порт USB‑C были направлены вверх.

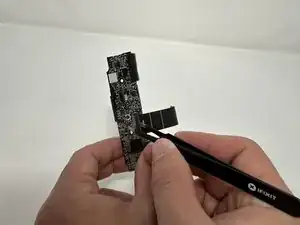

С помощью пинцета отогните большой фиксатор ленточного кабеля вверх.

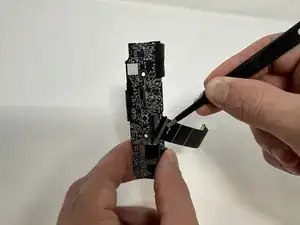

Оттяните большой ленточный кабель от внутренней платы, чтобы снять его.
