Замена материнской платы Sony GTK-XB5

Перед началом обязательно отключите колонку от сети.

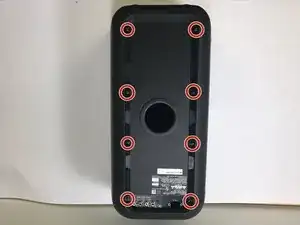

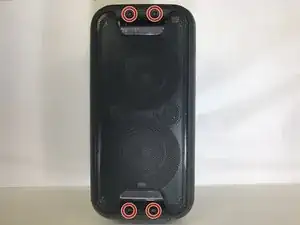

Сначала снимите восемь винтов на задней панели колонки. Эти винты расположены в верхних и нижних углах задней части, а также по бокам.

Удалите винты Phillips 7,5 мм при помощи отвёртки Phillips #1 с наконечником размера J.

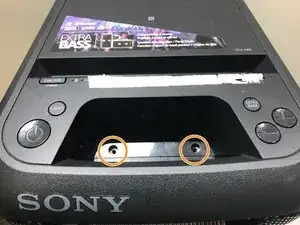

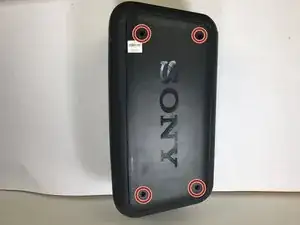

Далее удалите ещё 4 винта Phillips 7,5 мм в верхней части колонки (где расположены кнопки питания и дополнительные кнопки BASS). Два винта находятся на нижней стороне ручки и скрыты под чёрными резиновыми заглушками. Снимите заглушки и используйте отвёртку Phillips #1, чтобы выкрутить винты.

Оставшиеся два винта Phillips 7,5 мм расположены в основании углублённой части колонки, показанной здесь на фото. Они также скрыты под чёрными резиновыми заглушками. Повторите ту же процедуру для их удаления.

Внимание: Будьте осторожны, не касайтесь проводов конденсатора во время работы. По возможности используйте пробник для разрядки конденсатора, чтобы безопасно устранить опасные заряды.

Осторожно поднимите весь верхний пластиковый блок колонки. Делайте это медленно — блок всё ещё соединён с платой при помощи ленты.

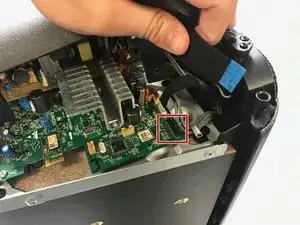

Осторожно снимите ленту с её соединителя на плате; после этого верхняя пластиковая крышка колонки полностью отсоединится.

Также необходимо разобрать боковые панели. Потребуется вынуть по 4 дополнительных винта Phillips 7,5 мм с каждой стороны. Эти винты расположены под большими серыми подкладками с клеем в углах боков колонки.

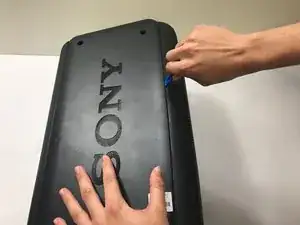

Снимайте подкладки медленно, так как клей делает их трудными для удаления и вы не хотите их порвать.

Используйте инструмент для вскрытия, чтобы помочь отделить боковую панель от остальной части колонки.

Этот шаг может быть сложным — не стесняйтесь приложить силу, прям под панелью нет хрупких компонентов.

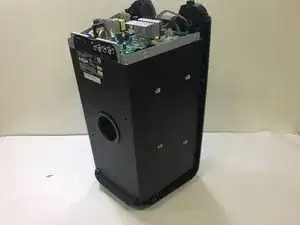

Теперь колонка должна быть лишена основной оболочки, за исключением нижней и передней панелей.

Вы разобрали верхнюю крышку колонки и готовы к замене компонентов!

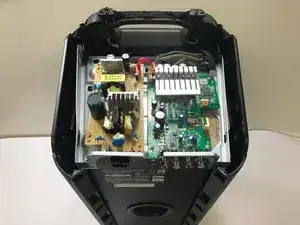

Найдите большую зелёную материнскую плату, расположенную под верхней пластиковой крышкой колонки.

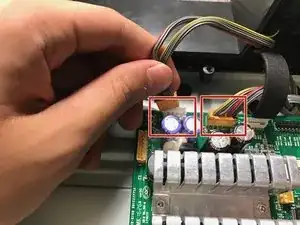

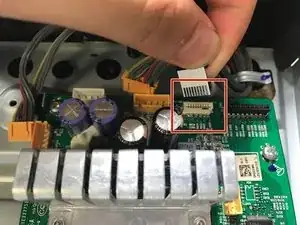

Снимите ленту, соединяющую дочернюю плату с материнской платой, аккуратно вынув жёлтый зажим из его корпуса на материнской плате.

Ленту можно отключить только со стороны материнской платы.

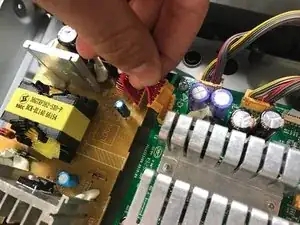

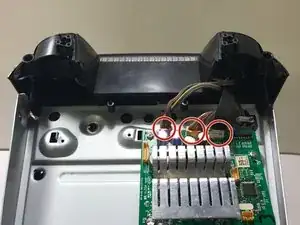

Осторожно снимите ещё три ленты в верхней части материнской платы.

По ним идут кабели к передней части колонки.

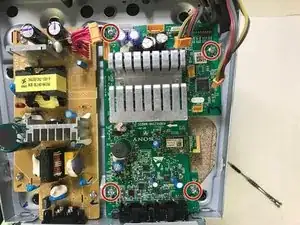

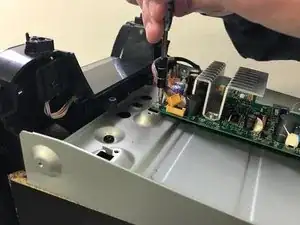

Удалите четыре винта Phillips длиной 6,4 мм, расположенные в каждом углу дочерней платы, используя Phillips-отвёртку.

Осторожно сдвиньте всю материнскую плату в сторону передней части колонки, отщёлкнув её с защёлки, которая удерживает её на месте.

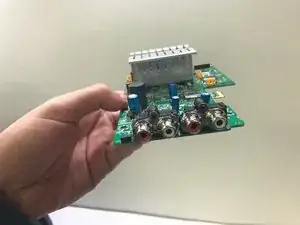

Материнская плата готова к полному извлечению. Теперь вы можете заменить материнскую плату!
