Замена гнезда сетевого питания Sony GTK-XB5

Перед началом убедитесь, что колонка отключена от питания.

Сначала снимите восемь винтов на задней панели колонки. Эти винты расположены в верхних и нижних углах задней панели, а также по бокам.

Удалите винты со шлицем Филлипс длиной 7,5 мм, используя отвертку Phillips #1 с наконечником размера J.

Далее снимите ещё 4 винта Филлипс длиной 7,5 мм в верхней части колонки (где находятся кнопки питания и дополнительные кнопки BASS). Два винта расположены на нижней стороне ручки и скрыты под чёрными резиновыми заглушками. Снимите заглушки и используйте отвертку Phillips #1, чтобы открутить винты.

Остальные два винта 7,5 мм Филлипс расположены в основании вогнутой части колонки, изображённой здесь. Они также скрыты под чёрными резиновыми заглушками. Повторите тот же процесс для их удаления.

Внимание: Будьте осторожны, чтобы не прикасаться к проводам конденсатора во время работы. По возможности используйте пробник для разряда конденсатора, чтобы безопасно снять с конденсаторов опасные заряды.

Осторожно приподнимите всю верхнюю пластиковую секцию колонки. Делайте это медленно, секция всё ещё соединена с платой гибким шлейфом.

Аккуратно отсоедините шлейф от его разъёма на плате, после чего верхняя пластиковая крышка колонки полностью отделится.

Кроме того, необходимо разобрать боковые панели. Вам нужно вынуть по 4 дополнительных винта Филлипс 7,5 мм с каждой стороны. Эти винты находятся под большими серыми накладками с клеем в углах боковых панелей колонки.

Снимайте накладки медленно, так как клей делает их труднее удаляемыми, и вы не хотите их порвать.

Используйте инструмент для открытия, чтобы помочь отделить боковую панель от остальной части колонки.

Этот шаг может быть трудным — не стесняйтесь приложить некоторую силу, на непосредственной нижней стороне боковой панели нет хрупких компонентов.

Теперь колонка должна быть лишена основной оболочки, за исключением нижней и передней панелей.

Вы разобрали верхнюю крышку колонки и готовы к замене компонентов!

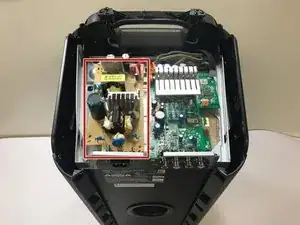

Найдите золотисто-жёлтую дочернюю плату, расположенную под верхней пластиковой крышкой колонки.

Снимите шлейф, соединяющий дочернюю плату с материнской платой, аккуратно отсоединив жёлтый зажим от его разъёма на материнской плате.

Шлейф можно отсоединить только со стороны материнской платы.

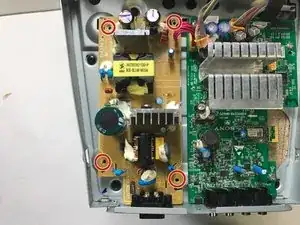

Удалите четыре винта с крестообразным шлицем 6,4 мм, расположенные в каждом углу дочерней платы, используя отвертку Phillips.

Осторожно сдвиньте всю дочернюю плату в сторону передней панели колонки, отцепив её от защёлки, которая держит её на месте.

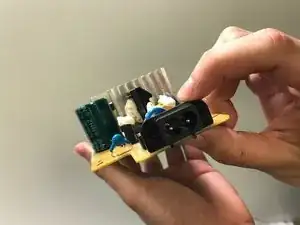

Дочерняя плата теперь может быть полностью извлечена. Вы готовы заменить или производить ремонтные работы на дочерней плате!

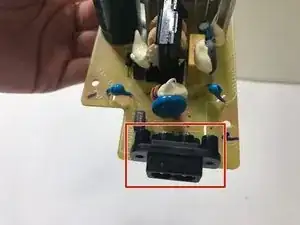

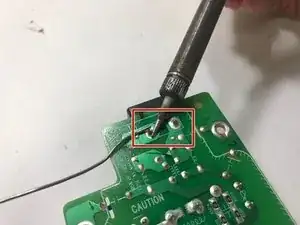

Переверните плату и выпаяйте разъёмы входного гнезда с дочерней платы. Если вам нужна дополнительная информация по технике пайки, обратитесь к этой ссылке.

Замените старый компонент входного гнезда на новый.

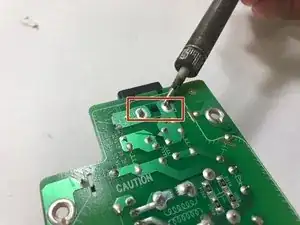

Припаяйте новый компонент входного гнезда к дочерней плате.

Вы только что заменили компонент сетевого входа на вашей колонке!
