Разборка Sony CFD-S70

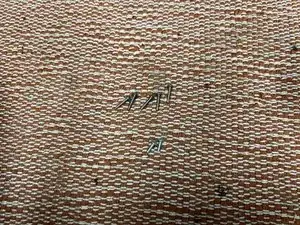

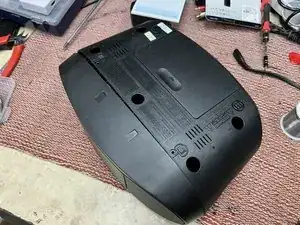

Отвинтите 5 винтов в отверстиях отверткой PH2

Не забудьте снять два винта, отмеченные зелёным кругом

Винты в отверстиях может быть трудно выкрутить. Используйте намагниченную отвертку

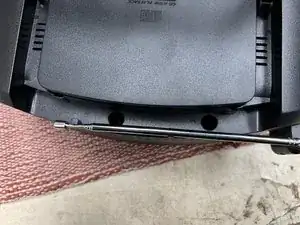

Винты антенны пока можно не трогать. Они не важны для разборки

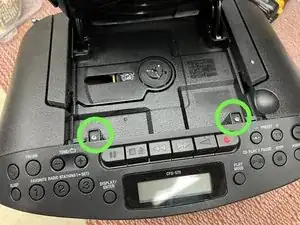

Откройте крышку CD и снимите два винта отверткой PH0

Поднимите ручку, чтобы открутить винты в отверстиях отверткой PH2

Осторожно возле оптического блока (маленькая линза)

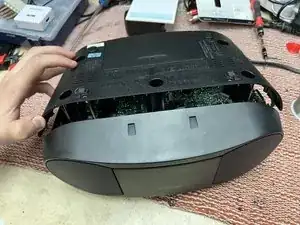

Положите устройство на заднюю панель и оттяните назад и вверх нижнюю часть корпуса

Там подключён разъём, будьте осторожны

Будьте осторожны, разъём хрупкий

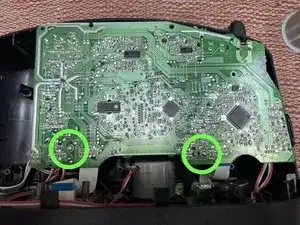

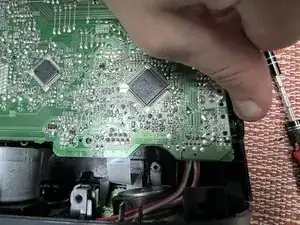

Снимите два винта отверткой PH2

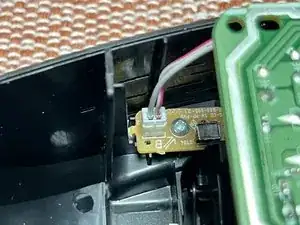

Отсоедините разъём с левой стороны материнской платы

Удерживая правую сторону, где находятся аудиоподключения, потяните плату за левую сторону

Снизу материнской платы аккуратно отсоедините разъём

Этот разъём ОЧЕНЬ хрупкий. Зафиксируйте его при снятии

Как и разъём, снимите гибкий шлейф с платы

Также осторожно при снятии. Он может легко порваться

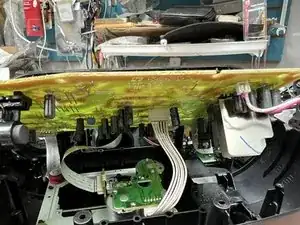

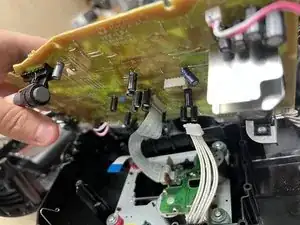

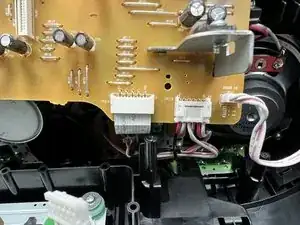

Осторожно переверните плату и отсоедините остальные кабели. Теперь можно вынуть материнскую плату

Как и раньше, они очень хрупкие

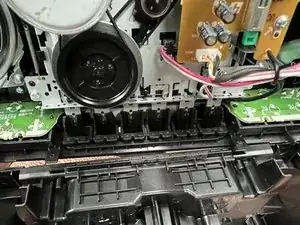

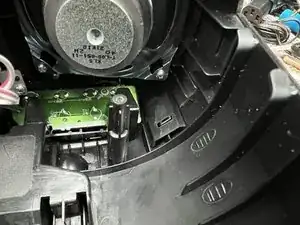

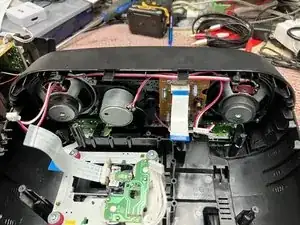

Теперь пора снять переднюю часть корпуса. По бокам находятся по две маленькие скобы, удерживающие переднюю панель

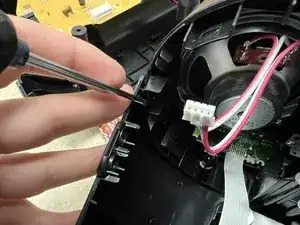

Используя плоскую отвертку или другой тонкий плоский инструмент, подденьте внешние защёлки, двигаясь вниз, и снимите переднюю панель с верхней части устройства

Там есть две маленькие защёлки с отверстиями под винты. Не повредите их
