Замена предохранителя от перенапряжения Sony GTK-XB5

Перед началом убедитесь, что динамик отключён от сети.

Сначала удалите восемь винтов на задней панели динамика. Эти винты должны находиться в верхних и нижних углах задней панели, а также по бокам.

Удалите винты с крестообразной головкой 7,5 мм, используя отвертку Phillips #1 с размером J.

Далее удалите ещё 4 винта с крестообразной головкой 7,5 мм в верхней части динамика (где расположены кнопки питания и дополнительные кнопки BASS). Два из винтов находятся под рукояткой и скрыты под чёрными резиновыми заглушками. Снимите заглушки и используйте отвертку Phillips #1, чтобы выкрутить винты.

Оставшиеся два винта 7,5 мм с крестообразной головкой находятся у основания вогнутой части динамика, показанной на фото. Они также скрыты под чёрными резиновыми заглушками. Повторите тот же процесс для их удаления.

Внимание: Будьте осторожны, не прикасайтесь к проводам конденсатора во время работы. По возможности используйте щуп для разрядки конденсаторов, чтобы безопасно устранить опасный заряд из конденсаторов.

Осторожно приподнимите всю верхнюю пластиковую секцию динамика. Делайте это медленно, секция всё ещё соединена с платой с помощью шлейфа.

Аккуратно отсоедините шлейф от его разъёма на плате, и после этого верхний пластиковый корпус динамика будет полностью отделён.

Кроме того, необходимо разобрать боковые панели. Потребуется вынуть ещё 4 винта с крестообразной головкой 7,5 мм с каждой стороны. Эти винты находятся под большими серыми накладками с клеевым слоем на углах боковой части динамика.

Снимайте накладки медленно, так как клей усложняет их удаление и вы не должны порвать их.

Используйте инструмент для вскрытия, чтобы помочь отделить боковую панель от остальной части корпуса.

Этот шаг может быть сложным и не стесняйтесь приложить силу — непосредственно под боковой панелью нет хрупких компонентов.

Динамик теперь должен быть очищен от основного корпуса, за исключением нижней и передней панелей.

Вы разобрали верхний корпус динамика и готовы к замене компонентов!

Найдите золотисто-жёлтую дочернюю плату, расположенную под верхним пластиковым корпусом динамика.

Снимите шлейф, соединяющий дочернюю плату с материнской платой, аккуратно вынув жёлтый зажим из его разъёма на материнской плате.

Шлейф можно отсоединить только со стороны материнской платы.

Удалите четыре винта с крестообразной головкой 6,4 мм, расположенные в каждом углу дочерней платы, с помощью крестовой отвертки.

Аккуратно сдвиньте всю дочернюю плату к передней части динамика, отсоединив её от защёлки, удерживающей её на месте.

Дочерняя плата теперь может быть полностью удалена. Вы готовы заменить или ремонтировать компоненты на дочерней плате!

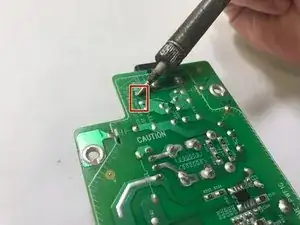

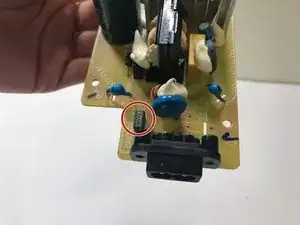

Переверните дочернюю плату и выпаяйте предохранитель с его посадочного места на плате. Если вы хотите получить дополнительную информацию о технике пайки, обратитесь по этой ссылке.

Теперь вы готовы заменить предохранитель от перенапряжения в динамике!

Запаяйте новый компонент на материнскую плату

Оцените методы пайки и выпайки, просмотрев обучающие материалы по каждому процессу для достижения наилучших результатов
