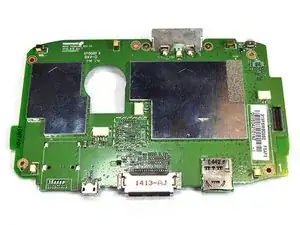

Замена материнской платы TomTom GO 500

Открутите два винта по 3 мм в основании устройства с помощью отвертки Torx T5.

С помощью пластиковых инструментов для вскрытия вставьте один инструмент в щель между корпусом экрана и корпусом материнской платы. Затем вставьте другой инструмент в одну из смежных сторон и проведите им вокруг верхней части.

Необходимо освободить 14 защелок.

Защелки легко ломаются во время открытия, поэтому мы рекомендуем приобрести новый корпус экрана, если они сломаются.

С освободившимся корпусом экрана найдите правую сторону, где находятся два разъема.

Освободите разъемы с помощью пластикового инструмента для вскрытия.

Оранжевый прямоугольный разъем мог отсоединиться в процессе снятия корпуса экрана.

Отделите корпус экрана от корпуса материнской платы.

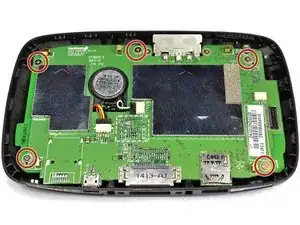

Открутите пять винтов по 4 мм с помощью отвертки Phillips #0.

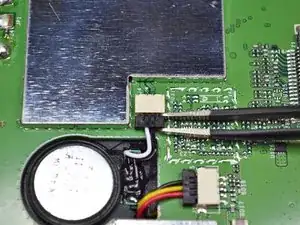

Отключите разъем, показанный около центра материнской платы, с помощью пинцета.

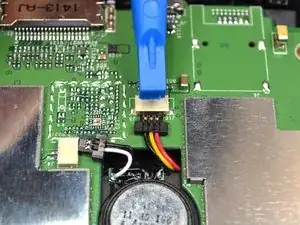

Отключите второй разъем с помощью пластикового инструмента для вскрытия.
