Замена USB порта зарядки TomTom 4EN52 Z1230
В этом руководстве я демонстрирую, как удалить/заменить USB порт зарядки.
Шаг 1
Переверните устройство вверх дном
Удалите присоску, потянув ее от корпуса устройства
Найдите винт под шариком присоски
Шаг 2

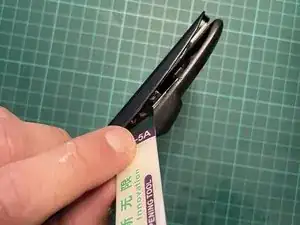

Вставьте лопатку в нижние углы устройства и аккуратно подденьте его

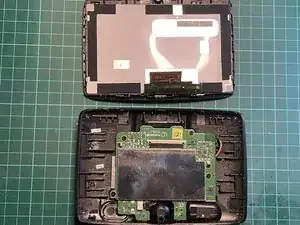

Осторожно проведите лопаткой по обеим сторонам, чтобы отсоединить рамку
Не пытайтесь отделить экран от нижней части устройства, так как он все еще подключен к базе, и вы можете повредить шлейф.
Шаг 3

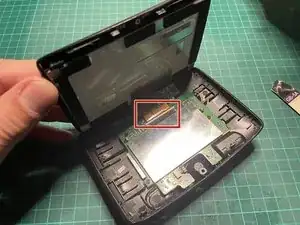

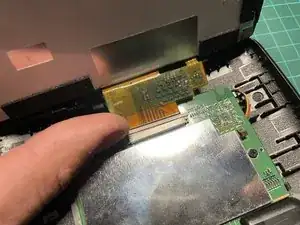

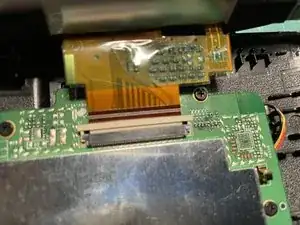

Поднимите серый пластик с обеих сторон, чтобы освободить шлейф, а затем разъедините его.
Шаг 4

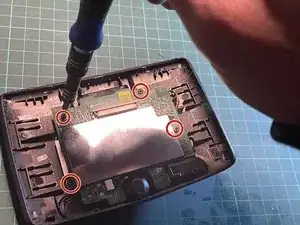

Открутите 4 винта, которые крепят материнскую плату к корпусу

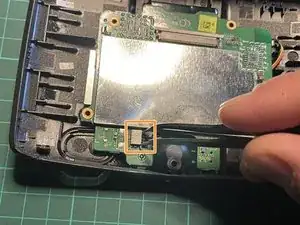

Отсоедините кабель динамика
Шаг 5

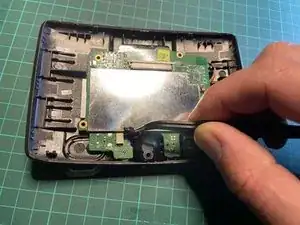

Отключите аккумулятор

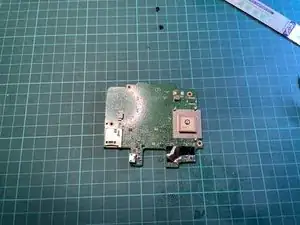

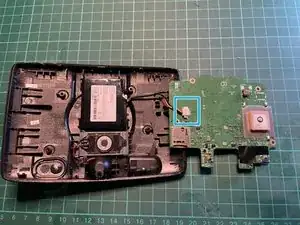

Отделите материнскую плату
Шаг 6
Общая неисправность этих устройств заключается в том, что заводская пайка ломается, что приводит к периодическим сбоям, либо устройство не заряжается, либо заряжается, когда кабель перемещается.

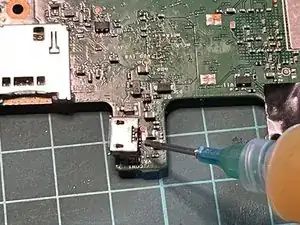

Нанесите флюс на основание разъема, чтобы помочь переплавить или удалить порт
Шаг 7

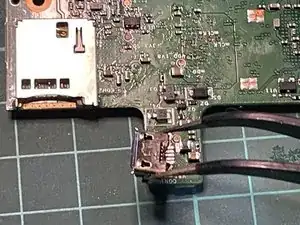

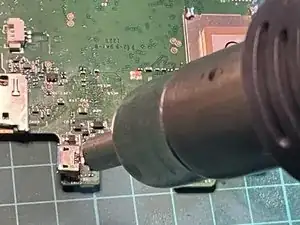

Нагрейте с помощью термофена при 350 градусов Цельсия с умеренным воздушным потоком

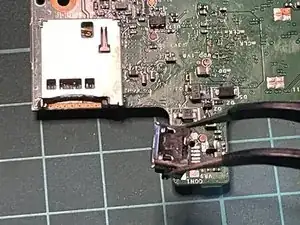

Удалите неисправный порт с помощью пинцета
Шаг 8

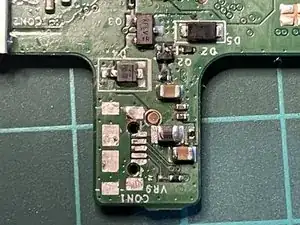

Очистите остатки флюса изопропиловым спиртом
Нанесите припой на новые места
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
