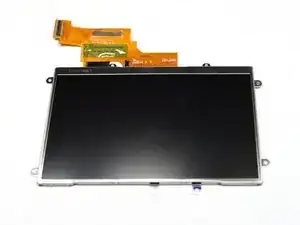

Замена дисплея или сенсора TomTom GO 500

Электроника

Если на экране устройства наблюдаются проблемы с отображением, такие как изменение цвета или искажение изображения, возможно, требуется замена дисплея. Если устройство не реагирует на прикосновения, возможно, нужно заменить сенсор. Перед началом разборки убедитесь, что устройство выключено.

Шаг 1

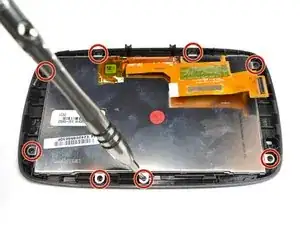

Отвинтите два винта 3 мм у основания устройства с помощью отвертки Torx T5.

Шаг 2

Используя пластиковые инструменты для вскрытия, вставьте один инструмент в зазор между рамкой экрана и корпусом платы. Затем вставьте другой инструмент в одну из соседних сторон и проведите им вокруг верхней части.

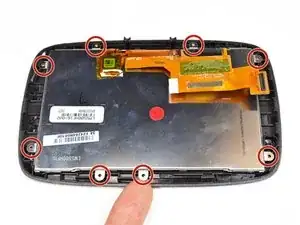

Всего необходимо освободить 14 защелок.

Защелки легко ломаются в процессе вскрытия, поэтому мы рекомендуем приобрести новую рамку экрана, если они сломаются.

Шаг 3

Когда рамка экрана отстегнута, найдите правую сторону, где расположены два разъёма.

Шаг 4

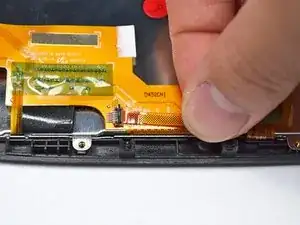

Отстегните разъёмы с помощью пластикового инструмента для вскрытия.

Оранжево-коричневый прямоугольный разъём мог отсоединиться в процессе снятия рамки экрана.

Шаг 5

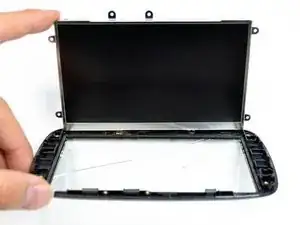

Отделите рамку экрана от корпуса с платой.

Шаг 6

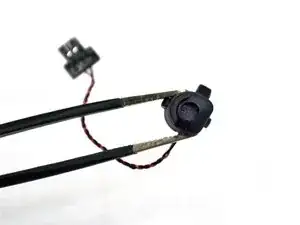

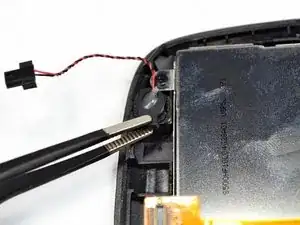

Снимите микрофон на левой стороне рамки экрана с помощью пинцета.

Используйте пинцет с закруглёнными наконечниками, чтобы избежать повреждения микрофона.

Шаг 7

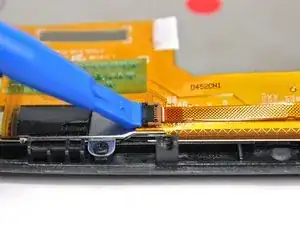

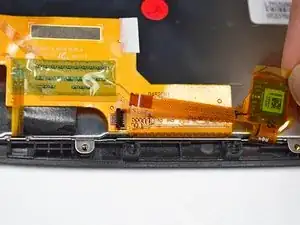

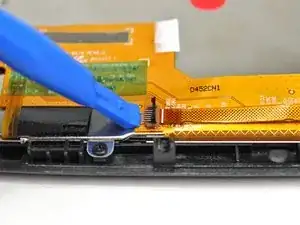

Подденьте маленькую чёрную защёлку на оранжевом разъёме пластиковым инструментом для вскрытия. Это освобождает ленточный кабель, соединяющий дисплей с сенсором.
