Замена аккумулятора TomTom GO 500

Открутите два винта 3 мм в основании устройства с помощью отвертки Torx T5.

Используя пластиковые монтажные лопатки, вставьте одну лопатку в зазор между рамкой экрана и корпусом платы. Затем вставьте другую лопатку в одну из соседних сторон и проведите ею вокруг верхней части.

Необходимо отстегнуть 14 защёлок.

Защёлки легко ломаются при открывании, поэтому при их повреждении рекомендуется приобрести новую рамку экрана.

После отщёлкивания рамки экрана найдите правую сторону, где расположены два разъёма.

Отстегните разъёмы с помощью пластиковой монтажной лопатки.

Оранжевый прямоугольный разъём мог отсоединиться в процессе снятия рамки экрана.

Отделите рамку экрана от корпуса платы.

Открутите пять винтов 4 мм с помощью крестовой отвертки Phillips #0.

Отсоедините разъём, показанный в центре платы, с помощью пинцета.

Отсоедините второй разъём с помощью пластиковой монтажной лопатки.

Снимите плату с корпуса.

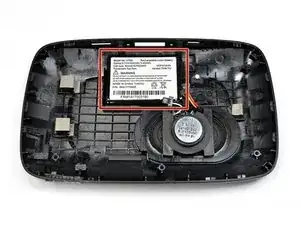

После открытия устройства и снятия платы вы увидите аккумулятор, прикреплённый к раме.

Используйте пластиковые монтажные лопатки с обеих сторон аккумулятора, чтобы аккуратно оторвать его от рамы.

Аккумулятор прикреплён к раме двухсторонним скотчем, поэтому его должно быть относительно легко снять.

На этом изображении с левой стороны использовали меньшую пластиковую лопатку, а с правой — большую.
