Замена динамика TomTom GO 500

Отверните два винта длиной 3 мм в основании устройства с помощью отвертки Torx T5.

С помощью пластиковых инструментов для вскрытия вставьте один инструмент в зазор между корпусом экрана и корпусом платы. Затем вставьте другой инструмент в одну из соседних сторон и проведите им по верху.

Необходимо отстегнуть 14 защёлок.

Защёлки легко ломаются при открывании, поэтому при их поломке рекомендуется приобрести новый корпус экрана.

Отстёгнув корпус экрана, найдите правую сторону, где расположены два разъёма.

Отстегните разъёмы с помощью пластикового инструмента для вскрытия.

Оранжевый прямоугольный разъём мог отломиться в процессе снятия корпуса экрана.

Отделите корпус экрана от корпуса платы.

Отверните пять винтов длиной 4 мм с помощью крестообразной отвертки Phillips #0.

Отключите разъём, указанный в центре платы, с помощью пинцета.

Отключите второй разъём с помощью пластикового инструмента для вскрытия.

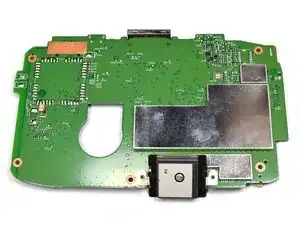

Снимите плату с корпуса.

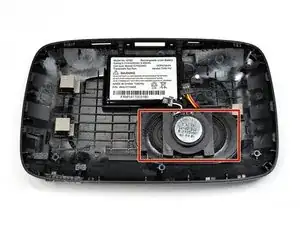

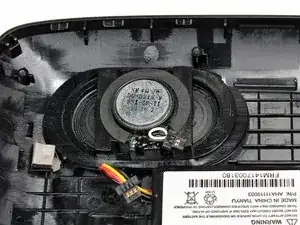

Динамик расположен рядом с аккумулятором.

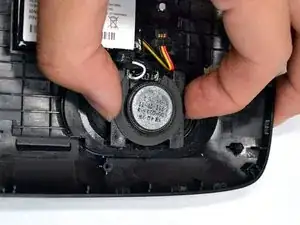

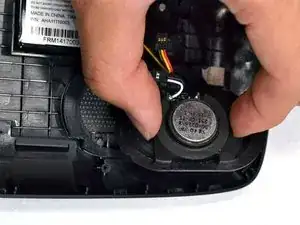

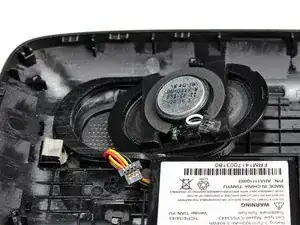

Сожмите динамик за резиновые втулки и осторожно потяните.

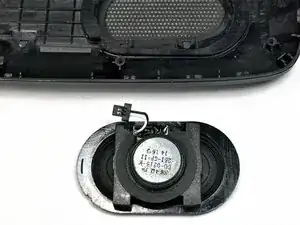

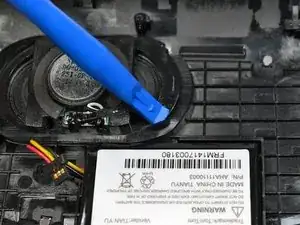

Вставьте новый динамик в резиновую втулку. Используйте пластиковый инструмент для вскрытия, чтобы натянуть втулку на динамик.
