Замена сабвуфера Sonos Play 5

Отключите питание динамика и подождите несколько минут, чтобы конденсаторы полностью разрядились.

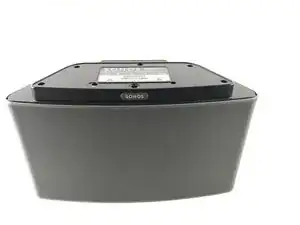

Переверните динамик «вверх дном».

Внизу может находиться резиновая ножка, закрывающая винты (на фото не показана). Снимите её, потянув вверх за один из углов с помощью лопатки.

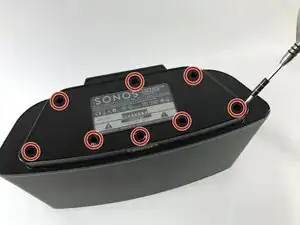

Удалите восемь винтов с крестообразной шлицевой головкой Phillips #2 длиной 10 мм.

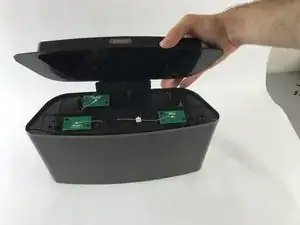

Снимите нижнюю панель, потянув вверх.

Будьте очень осторожны с торцами трёх антенн. Они очень хрупкие.

Переверните устройство так, чтобы решётка была сверху.

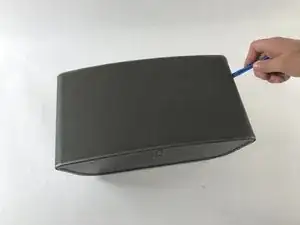

Найдите стык на правой стороне динамика, где решётка соединяется с пластиком, и вставьте пластиковый инструмент для вскрытия в зазор.

Проведите лопаткой вдоль зазора, освобождая решётку от пластика. Повторите тот же процесс с левой стороны.

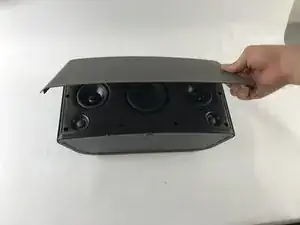

Осторожно потяните решётку вверх, сняв её с передней панели.

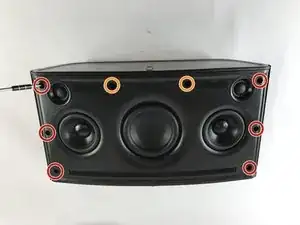

Удалите шесть винтов с крестообразной шлицевой головкой Phillips #2 длиной 8 мм.

Удалите два винта с крестообразной шлицевой головкой Phillips #2 длиной 10 мм.

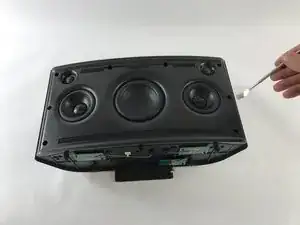

Найдите стык на правой стороне, где передняя панель соединяется с задней панелью. Вставьте пластиковый инструмент для вскрытия в зазор и проведите им вдоль стыка. Повторите на левой стороне.

Используйте инструмент для вскрытия, чтобы приподнять переднюю панель. Если пластиковый инструмент не даёт достаточного рычага, используйте металлический инструмент для вскрытия.

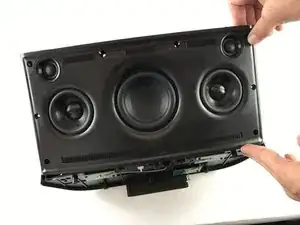

Осторожно потяните переднюю панель вверх, чтобы убедиться, что она отсоединена от корпуса.

При вытягивании передней панели будьте осторожны: она всё ещё соединена проводами на задней стороне панели.

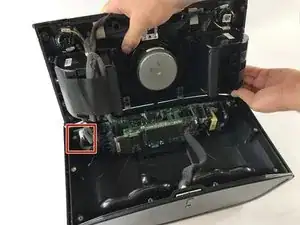

Поднимите переднюю панель под углом 90 градусов относительно задней панели. Найдите показанный десятиконтактный разъём. Это провод, соединяющий переднюю панель с задней.

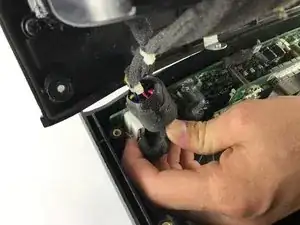

Нажмите на маленькую защёлку на разъёме. Удерживая защёлку нажатой, вытяните разъём из гнезда.

Сборка лицевой панели теперь полностью отсоединена от остальной части динамика.

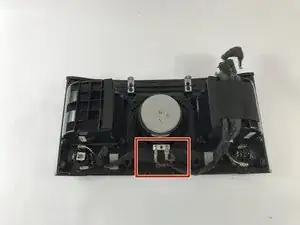

Найдите красный и чёрный провода, подключённые к сабвуферу.

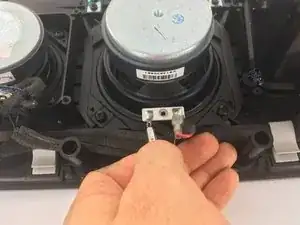

Отключите красный и чёрный провода, осторожно потянув за резиновые наконечники, прикреплённые к разъёмам.

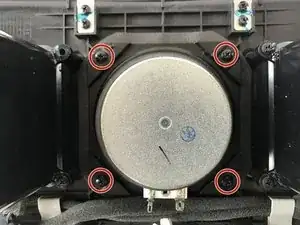

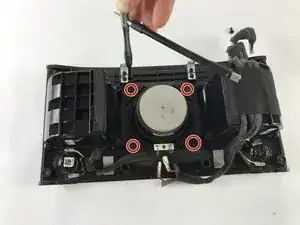

Удалите четыре винта Phillips #2 длиной 10 мм на внешнем крае сабвуфера.

Если винты слишком затянуты, используйте какой‑нибудь удлинитель для рычага, чтобы получить дополнительный момент.

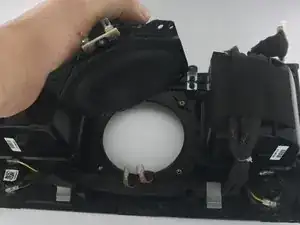

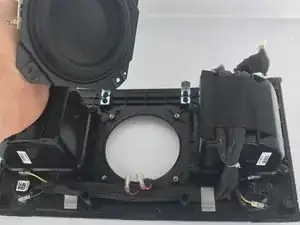

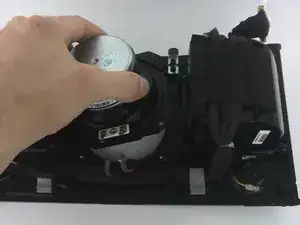

Сабвуфер теперь отсоединён и может быть извлечён.
