Замена динамика A из основного массива Sonos Playbase

Переверните Playbase так, чтобы отпечаток «Sonos Playbase» был сверху.

Снимите нижнюю панель с помощью инструмента для открытия, поддев снизу и поднимая вверх.

Для облегчения открытия расплавьте клей с помощью iOpener.

Используйте металлическую лопатку, если пластиковые лопатки не помогают.

Будьте осторожны, чтобы не повредить пластик или устройство при использовании металлической лопатки.

Удалите четырнадцать винтов T-10 длиной 11 мм, поворачивая против часовой стрелки.

Удалите семь винтов T-20 длиной 44 мм, поворачивая против часовой стрелки.

Удалите двадцать два винта T-20 длиной 34 мм, поворачивая против часовой стрелки.

Запишите, где какой винт был, для упрощения сборки.

Снимите металлическую пластину с помощью инструмента для открытия, поддев снизу и поднимая вверх.

Используйте металлическую лопатку, если пластиковые инструменты не помогают.

Будьте осторожны, чтобы не повредить пластик или устройство при использовании металлической лопатки.

Отсоедините основной массив динамиков от основной платы, сжав и вытащив язычок.

См. Распознавание и отсоединение разъёмов кабелей для дополнительной информации.

Снимите боковые динамики с зелёной печатной платы (ПП) вдоль верхней части основного массива динамиков, сжав и вытянув разъём.

См. Распознавание и отсоединение разъёмов кабелей для дополнительной информации.

Удалите два винта T-20 длиной 16 мм, расположенных по обеим сторонам основного массива динамиков, поворачивая против часовой стрелки.

Извлеките основной массив динамиков, захватив его с обеих сторон и потянув наружу.

Массив может потребовать значительного усилия для извлечения.

При необходимости используйте поддевные инструменты, чтобы снять основной массив динамиков, если руками не получается.

Не выдергивайте массив слишком резко или слишком далеко, это может повредить устройство.

Подоприте снятый основной массив динамиков на верхней части основной платы.

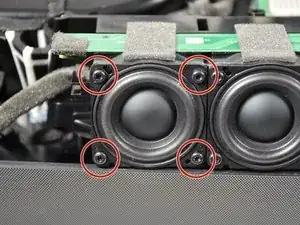

Удалите четыре винта T-10 длиной 11 мм с отдельного динамика, который необходимо заменить, поворачивая винты против часовой стрелки.

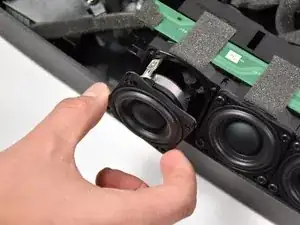

Снимите повреждённый динамик из разъёма массива, захватив динамик одной рукой, массив — другой и потянув наружу.

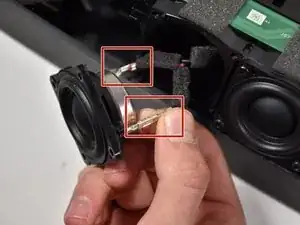

Снимите красные и чёрные зажимы, сжав и потянув каждый язычок.

См. Распознавание и отсоединение разъёмов кабелей для дополнительной информации
