Замена платы питания Sonos Play 5

Отключите питание от динамика и подождите несколько минут, чтобы конденсаторы полностью разрядились.

Переверните динамик дном вверх.

Возможно, резиновая ножка закрывает винты на дне (на фото не показана). Снимите её, потянув вверх за один из уголков при помощи лопатки.

Отверните восемь винтов Phillips #2 длиной 10 мм.

Снимите нижнюю панель, потянув её вверх.

Будьте очень осторожны с торцами трёх антенн. Они очень хрупкие.

Переверните устройство так, чтобы решётка оказалась сверху.

Найдите стык с правой стороны динамика, где решётка соединяется с пластиком, и вставьте в зазор пластиковый инструмент для вскрытия.

Проведите лопаткой вдоль зазора, ослабляя крепление решётки к пластику. Повторите этот процесс с левой стороны.

Осторожно потяните решётку вверх, чтобы снять её с передней панели.

Отверните шесть винтов Phillips #2 длиной 8 мм.

Отверните два винта Phillips #2 длиной 10 мм.

Найдите стык с правой стороны, где передняя и задняя панели соприкасаются. Вставьте в зазор пластиковый инструмент для вскрытия и проведите им вдоль стыка. Повторите с левой стороны.

Используйте инструмент для вскрытия, чтобы приподнять переднюю панель. Если пластиковый инструмент не даёт достаточного рычага, используйте металлический инструмент для вскрытия.

Осторожно приподнимите лицевую панель, чтобы убедиться, что она отделилась от корпуса.

При вытягивании лицевой панели будьте осторожны: она всё ещё соединена проводами на её обратной стороне.

Поднимите переднюю панель, образовав угол 90 градусов с задней панелью. Найдите показанный разъём с десятью контактами. Это провод, соединяющий переднюю и заднюю панели.

Нажмите на маленькую защёлку на разъёме. Удерживая защёлку нажатой, вытяните разъём из гнезда.

Сборка лицевой панели теперь полностью отделена от остальной части динамика.

Отсоедините десятиконтактный разъём.

Переверните устройство лицевой стороной вниз.

Отверните шесть винтов Phillips #0 длиной 5 мм.

Отверните два винта Phillips #2 длиной 7 мм.

Переверните устройство на спину.

Снимите серый и красный разъёмы антенн, оттянув их от платы.

Отведите провода от платы.

Снимите жёлтый разъём антенны, оттянув его от платы.

Отведите провод от платы.

Снимите плату, подняв её прямо от задней панели.

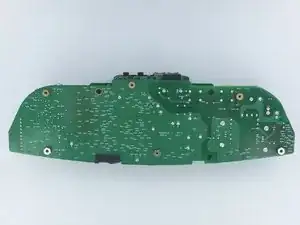

Разместите две соединённые платы так, чтобы плата питания была обращена вверх.

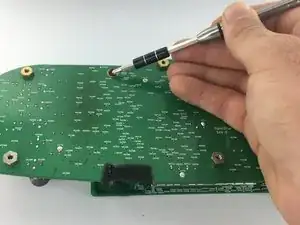

Отверните четыре болта Phillips #2.

Эти болты не выйдут полностью, но вытащатся из гаек на другой стороне платы.

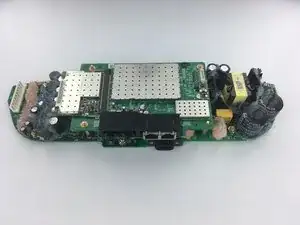

Переверните платы так, чтобы аудиоплата оказалась сверху, как показано на фото.

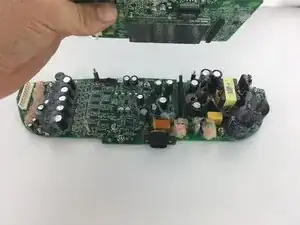

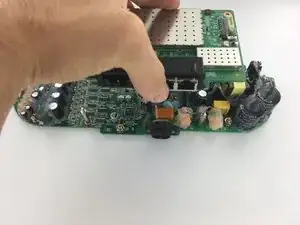

Поднимите плату управления вверх и отведите её от платы питания.

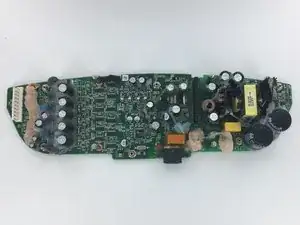

Большая из двух плат — это плата питания.
