Замена среднечастотного излучателя Sonos Play 5

Используйте металлическую лопатку, чтобы приподдеть переднюю решётку. Для того чтобы вставить лопатку в зазор, потребуется небольшое усилие.

После того как решётка ослаблена по всем краям, используйте пальцы в качестве клина и осторожно снимите решётку с динамика. Это откроет переднюю панель динамика.

Используйте заострённую металлическую лопатку, чтобы удалить резиновые заглушки, закрывающие винты в нижних левом и правом углах передней панели динамика.

Вставьте лопатку сбоку от резиновой заглушки и панели динамика и подденьте вверх.

Удалите восемь винтов Phillips #1 длиной 12 мм, окружающих переднюю панель динамика.

Разместите динамик так, чтобы кнопки регулировки громкости и управления динамиками были обращены вниз к рабочей поверхности. Логотип Sonos и номер продукта должны быть направлены вверх к потолку.

Используйте металлическую лопатку, чтобы поддеть внешний угол серой резиновой прокладки, обнажив восемь винтов 12 мм.

Отвёрткой Phillips #1 удалите восемь винтов 12 мм на нижней панели.

Мы отметили исходное расположение гарантийных наклеек оранжевым цветом. Чтобы снять наклейку, используйте пинцет: захватите наклейку и потяните аккуратно вверх.

На этой фотографии мы уже сняли гарантийные наклейки.

Разместите динамик так, чтобы передняя панель была обращена вверх.

С помощью металлической лопатки приложите среднее усилие и вставьте лопатку в зазор, выполняя поддевательное движение.

Эту операцию нужно повторить по всем сторонам, чтобы панель можно было открыть.

Используйте обе руки, чтобы отвести переднюю панель динамика от корпуса.

При снятии передней панели обратите особое внимание на нижний правый угол. Там находится антенный разъём, который потребуется отключить на следующем шаге.

Захватите защёлку антенны большим и указательным пальцами и тяните наружу и от материнской платы.

Не прикладывайте чрезмерную силу при отключении. Это повредит разъём и материнскую плату.

На этой фотографии мы сняли нижнюю панель для другого руководства.

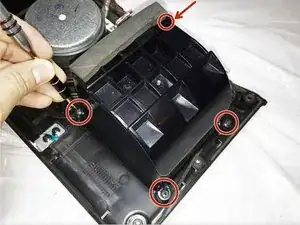

Используйте отвёртку Philips #1, чтобы удалить винты 12 мм.

В динамике находятся два среднечастотных излучателя по обе стороны от низкочастотного динамика; мы заменяем излучатель с правой стороны.

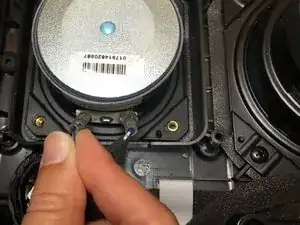

Большим и указательным пальцами снимите два женских проводных разъёма. Захватывайте с умеренным усилием и покачивайте разъём, вытягивая его наружу.

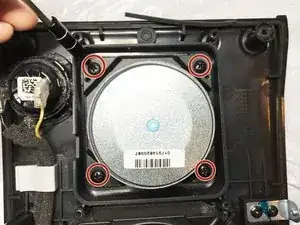

Удалите оставшиеся четыре винта 10 мм отвёрткой Philips #1.

Эти винты внутри покрыты клеем и требуют большего усилия при выкручивании.

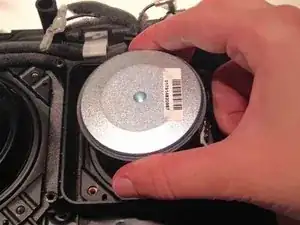

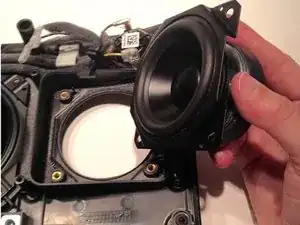

Снимите среднечастотный излучатель с посадочного места, захватив заднюю часть и потянув вверх, от корпуса динамика.
