Замена ИК-приёмника Sonos Playbase

Переверните Playbase вверх дном так, чтобы надпись «Sonos Playbase» была видна сверху.

Снимите нижнюю панель с помощью инструмента для вскрытия, вставив его снизу и потянув вверх.

Нагрейте клей с помощью iOpener, чтобы облегчить открытие

Используйте металлическую лопатку, если пластиковые инструменты не работают.

Следите за тем, чтобы не повредить пластик или устройство при использовании металлической лопатки.

Выкрутите четырнадцать винтов длиной 11 мм с крестообразным шлицем T-10, поворачивая их против часовой стрелки.

Выкрутите семь винтов длиной 44 мм с крестообразным шлицем T-20, поворачивая их против часовой стрелки.

Выкрутите двадцать два винта длиной 34 мм с крестообразным шлицем T-20, поворачивая их против часовой стрелки.

Запомните, где находится каждый винт, чтобы упростить повторную сборку.

Снимите металлическую пластину с помощью инструмента для вскрытия, вставив его снизу и потянув вверх.

Используйте металлическую лопатку, если пластиковые инструменты не работают.

Следите за тем, чтобы не повредить пластик или устройство при использовании металлической лопатки.

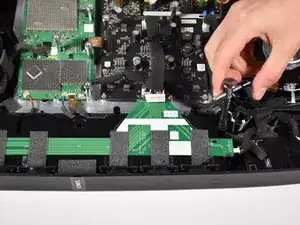

Отсоедините основную акустическую систему от основной платы, сжав и потянув за язычок.

Смотрите Определение и отключение кабельных разъёмов для получения дополнительной информации.

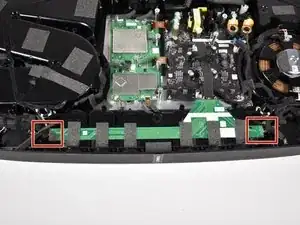

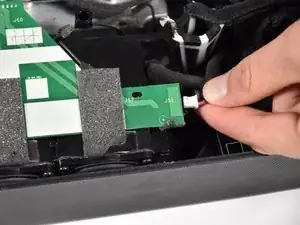

Отсоедините боковые динамики от зелёной печатной платы (PCB), проложенной вдоль верхней части основной акустической системы, сжав и потянув за разъём.

Смотрите Определение и отключение кабельных разъёмов для получения дополнительной информации.

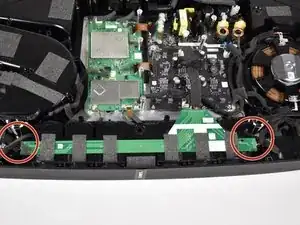

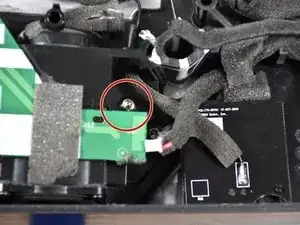

Выкрутите два винта длиной 16 мм с крестообразным шлицем T-20, расположенных с обеих сторон основной акустической системы, поворачивая их против часовой стрелки.

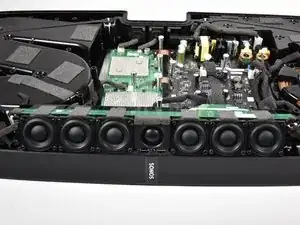

Извлеките основную акустическую систему, удерживая её с обеих сторон и потянув вверх.

Для извлечения может потребоваться приложить значительное усилие.

При необходимости используйте инструменты для поддёва, если руками извлечь не удаётся.

Не вырывайте систему слишком резко или далеко — это может повредить устройство.

Установите извлечённую основную акустическую систему вертикально на основную плату.

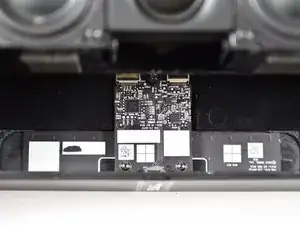

Поднимите основную акустическую систему, чтобы открыть доступ к ИК-приёмнику под ней.

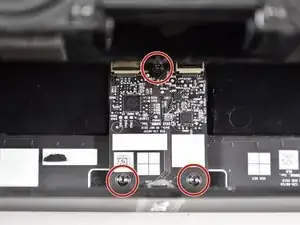

Выкрутите три винта длиной 11 мм с крестообразным шлицем T-5, поворачивая их против часовой стрелки.

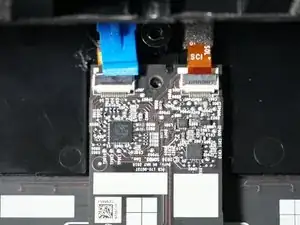

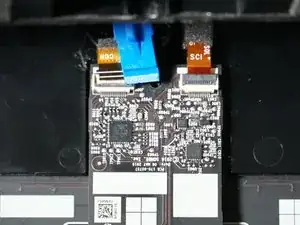

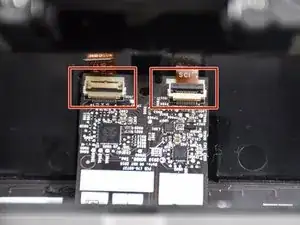

Отключите коннекторы ZIF, подняв чёрные защёлки и потянув за ленточный кабель.

Смотрите руководство Определение и отключение кабельных разъёмов.

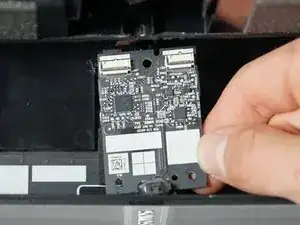

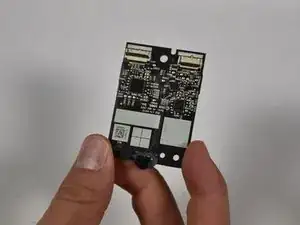

Извлеките ИК-приёмник, удерживая его двумя пальцами и потянув вверх.
