Замена среднечастотных динамиков Sonos Play 5

Отключите питание динамика и подождите несколько минут, чтобы конденсаторы полностью разрядились.

Переверните динамик вверх дном.

Возможно, одна из резиновых ножек закрывает винты снизу (на фото не показано). Снимите её, поддев за угол пластиковым лопаточным инструментом.

Снимите восемь винтов Phillips #2 длиной 10 мм.

Снимите нижнюю панель, потянув её вверх.

Будьте очень аккуратны с концами трёх антенн. Они очень хрупкие.

Поставьте устройство так, чтобы решётка была вверх.

Найдите стык на правой стороне динамика, где решётка соединяется с пластиком, и вставьте пластиковый инструмент для вскрытия в зазор.

Проведите лопаткой вдоль зазора, разъединяя решётку и пластик. Повторите этот процесс с левой стороны.

Осторожно потяните решётку вверх, снимая её с передней панели.

Снимите шесть винтов Phillips #2 длиной 8 мм.

Снимите два винта Phillips #2 длиной 10 мм.

Найдите стык с правой стороны, где передняя и задняя панели соприкасаются. Вставьте пластиковый инструмент в зазор и проведите им вдоль стыка. Повторите с левой стороны.

Используйте инструмент для подъёма передней панели. Если пластиковый инструмент не даёт достаточного рычага, используйте металлический инструмент для вскрытия.

Осторожно потяните лицевую панель вверх, чтобы убедиться, что она отсоединена от корпуса.

При подъёме лицевой панели будьте осторожны — сзади панель всё ещё подключена проводами.

Поднимите переднюю панель, образовав угол 90 градусов с задней панелью. Найдите показанный десятиконтактный разъём. Это провод, соединяющий переднюю и заднюю панели.

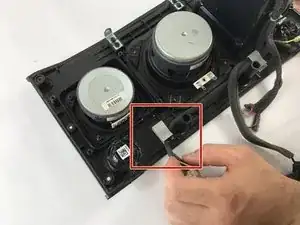

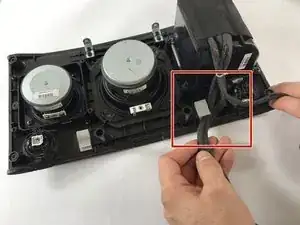

Нажмите на маленькую защёлку на разъёме. Удерживая защёлку нажатой, вытяните разъём из гнезда.

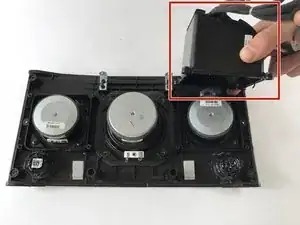

Сборка лицевой панели теперь полностью отсоединена от остальной части динамика.

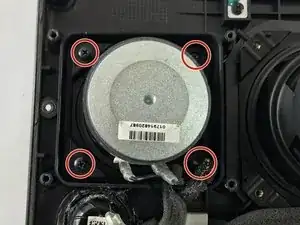

Снимите четыре винта Phillips #2 длиной 9,5 мм.

Снимите четыре винта Phillips #2 длиной 9,5 мм.

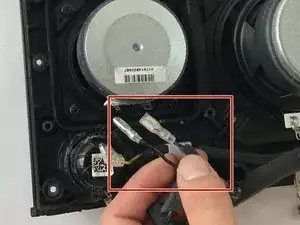

Отсоедините провода, подключенные к левому динамику.

Поднимите левый динамик вверх и отведите его от передней панели.

Снимите провода с пластиковых зажимов на нижней части передней панели.

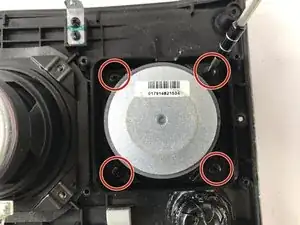

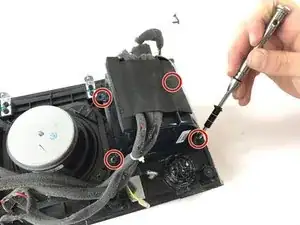

Снимите четыре винта Phillips #2 длиной 9,5 мм.

Снимите пластиковую крышку динамика, поддев и отводя её вверх.

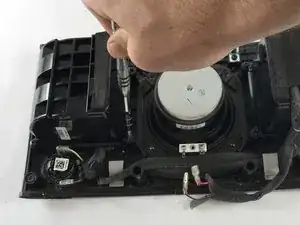

Снимите четыре винта Phillips #2 длиной 9,5 мм.

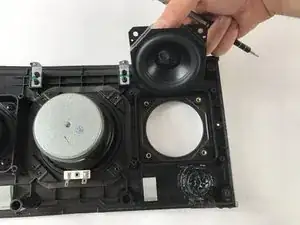

Снимите правый среднечастотный динамик, потянув его вверх и отводя от передней панели.
