Разборка Sonos Play 5

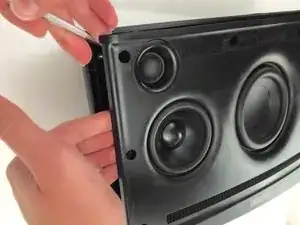

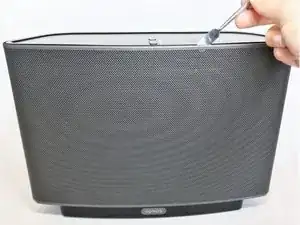

Используйте металлическую лопатку, чтобы поддеть переднюю решётку. Для того чтобы зажать металлическую лопатку в щели, потребуется небольшое усилие.

После ослабления решётки по всем краям используйте пальцы в качестве клина и аккуратно снимите решётку со динамика. Это откроет переднюю панель динамика.

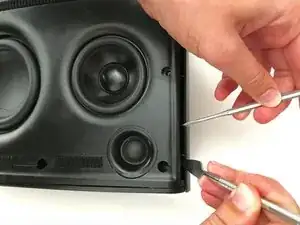

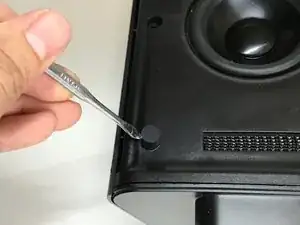

Используйте заострённую металлическую лопатку, чтобы снять резиновые заглушки, закрывающие винты в нижних левом и правом углах панели динамика.

Вставьте лопатку сбоку от резиновой заглушки и панели динамика и подденьте её вверх с опорой.

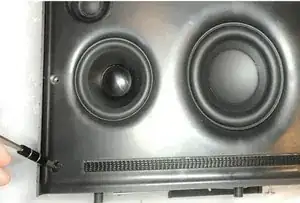

Удалите восемь винтов Phillips #1 длиной 12 мм, окружающих переднюю панель динамика.

Ориентируйте динамик так, чтобы кнопки регулировки громкости и управления динамиком были обращены вниз к рабочей поверхности. Надпись Sonos и номер изделия должны быть направлены вверх к потолку.

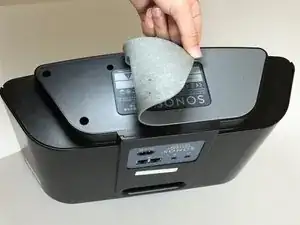

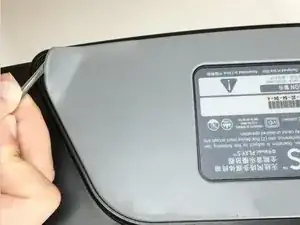

Используйте металлическую лопатку, чтобы поддеть внешний угол серой резиновой накладки, открывая восемь винтов длиной 12 мм.

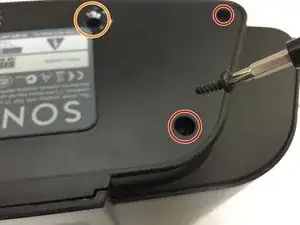

Отверткой Phillips #1 снимите восемь винтов длиной 12 мм на нижней панели.

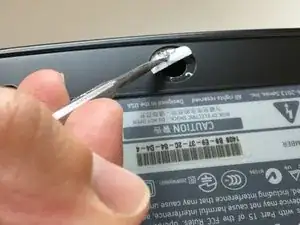

Мы пометили исходное расположение гарантийных наклеек оранжевым цветом. Для снятия используйте пинцет, захватите наклейку и тяните мягким вверх.

На этой фотографии мы уже сняли гарантийные наклейки.

Ориентируйте динамик так, чтобы панель динамика была обращена вверх.

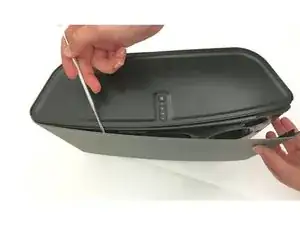

Металлической лопаткой приложите среднее усилие и зафиксируйте лопатку в щели, выполняя поддевательное движение.

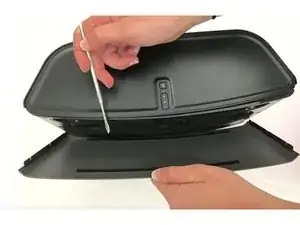

Это действие потребуется повторить со всех сторон, чтобы панель можно было открыть.

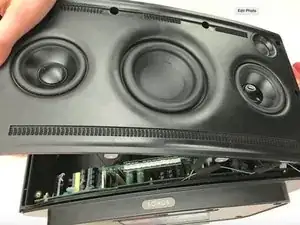

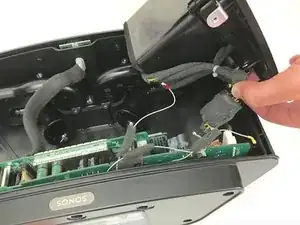

Используйте обе руки, чтобы отвести переднюю панель динамика от каркаса корпуса динамика.

При снятии передней панели динамика внимательно следите за нижним правым углом. Там будет разъём антенны, который потребуется отсоединить на следующем шаге.

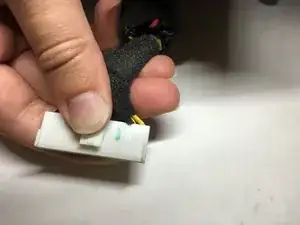

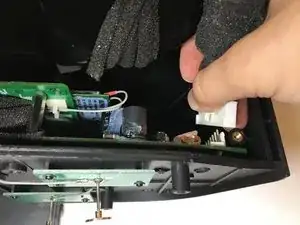

Удерживая защёлку антенны большим и указательным пальцами, потяните её наружу и от материнской платы.

Не применяйте чрезмерную силу при отключении. Это повредит разъём и материнскую плату.

На этой фотографии мы сняли нижнюю панель для другой инструкции.
