Замена басового динамика Sonos Play 5

Используйте металлическую лопаточку, чтобы поддеть переднюю решётку. Для того чтобы заправить лопаточку в зазор, потребуется небольшое усилие.

После ослабления решётки по всем краям, используйте пальцы в качестве клина и аккуратно снимите решётку со динамика. Это откроет переднюю панель динамика.

Используйте заострённую металлическую лопаточку, чтобы снять резиновые заглушки, закрывающие винты в нижних левом и правом углах передней панели.

Вставьте лопаточку сбоку резиновой заглушки у панели и подденьте вверх, играя на рычаге.

Удалите восемь винтов Филлипс №1 длиной 12 мм, окружающих переднюю панель динамика.

Разместите колонку так, чтобы кнопки громкости и управления динамиком были направлены вниз к рабочей поверхности. Надпись Sonos и серийный номер должны быть направлены вверх к потолку.

Используйте металлическую лопаточку, чтобы поддеть внешний угол серой резиновой накладки, открыв доступ к восьми винтам длиной 12 мм.

Отвинтите восемь винтов на нижней панели крестовой отвёрткой #1 (Филлипс).

Мы отметили исходное расположение гарантийных наклеек оранжевым цветом. Чтобы снять наклейку, захватите её пинцетом и тяните осторожно вверх.

На этой фотографии мы уже сняли гарантийные наклейки.

Разместите колонку так, чтобы передняя панель была обращена вверх.

С помощью металлической лопаточки приложите среднее усилие и зацепите лопаточку в зазор, выполняя отщёлкивающее движение.

Это действие необходимо повторить со всех сторон, чтобы панель можно было открыть.

Используйте обе руки, чтобы отвести переднюю панель динамика от каркаса корпуса.

При снятии передней панели внимательно следите за правым нижним углом — там находится антенный разъём, который нужно будет отсоединить на следующем шаге.

Удерживая защёлку антенны большим и указательным пальцами, отведите её наружу и от материнской платы.

Не прикладывайте чрезмерную силу при отключении — это повредит разъём и материнскую плату.

На этой фотографии для другой инструкции мы сняли нижнюю панель.

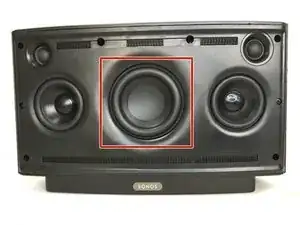

Басовый динамик расположен посередине между двумя середнечастотными динамиками.

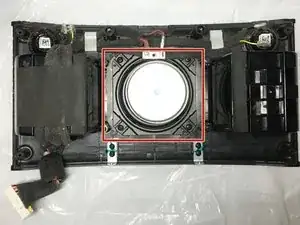

Для ориентира: на этой фотографии показана задняя сторона передней панели динамика.

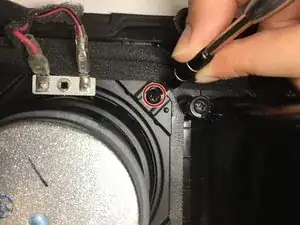

Используйте крестовую биту Филлипс №1, чтобы выкрутить четыре винта длиной 10 мм, окружающие басовый динамик.

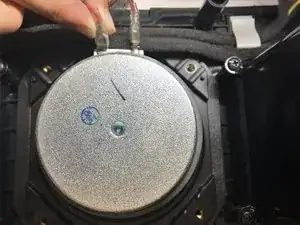

Отсоедините два клеммных разъёма от клемм динамика.

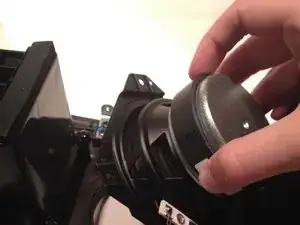

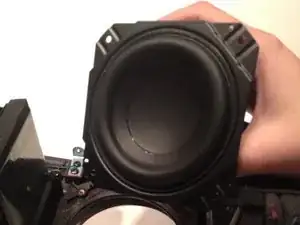

Снимите басовый динамик с посадочного места, схватив его за заднюю часть и потянув вверх.
