Замена платы аудио/управления Sonos Play 5

Отключите питание от колонки и подождите несколько минут, чтобы конденсаторы полностью разрядились.

Переверните колонку дном вверх.

Возможно, резиновая ножка закрывает винты на дне (не показана на фото). Снимите её, потянув вверх за один из углов с помощью лопатки.

Отверните восемь винтов Phillips #2 длиной 10 мм.

Снимите нижнюю панель, потянув вверх.

Будьте очень осторожны с концами трёх антенн. Они очень хрупкие.

Переверните устройство так, чтобы решётка была сверху.

Найдите линию на правой стороне колонки, где соединяются решётка и пластик, и вставьте пластиковый инструмент для вскрытия в щель.

Проведите лопаткой вдоль щели, отщёлкивая решётку от пластика. Повторите этот процесс с левой стороны.

Аккуратно потяните решётку вверх, снимая её с передней панели.

Отверните шесть винтов Phillips #2 длиной 8 мм.

Отверните два винта Phillips #2 длиной 10 мм.

Найдите линию на правой стороне, где передняя и задняя панели встречаются. Вставьте пластиковый инструмент для вскрытия в щель и проведите им вдоль. Повторите с левой стороны.

Используйте инструмент для подъёма передней панели. Если пластиковый инструмент не даёт достаточного рычага, используйте металлический инструмент для вскрытия.

Аккуратно потяните переднюю панель вверх, чтобы убедиться, что она отсоединилась от корпуса.

При подтягивании передней панели будьте осторожны: она всё ещё соединена проводами на её задней стороне.

Поднимите переднюю панель, сформировав угол 90 градусов с задней панелью. Найдите десятиконтактный разъём, показанный на фото. Это провод, соединяющий переднюю и заднюю панели.

Нажмите на маленькую защёлку на разъёме. Удерживая защёлку нажатой, вытяните разъём из его гнезда.

Сборка лицевой панели теперь полностью отделена от остальной части колонки.

Снимите десятиконтактный разъём.

Переверните устройство фронтальной стороной вниз.

Отверните шесть винтов Phillips #0 длиной 5 мм.

Отверните два винта Phillips #2 длиной 7 мм.

Переверните устройство на спину.

Снимите серый и красный антенные разъёмы, приподняв их от платы.

Отведите провода от платы.

Снимите жёлтый антенный разъём, приподняв его от платы.

Отведите провод от платы.

Снимите плату, подняв её прямо от задней панели.

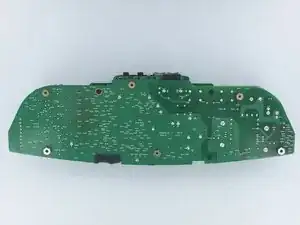

Разложите две соединённые платы так, чтобы плата питания была сверху.

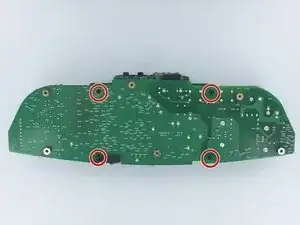

Отверните четыре болта Phillips #2.

Эти болты не выйдут полностью, а вытянутся из гаек на другой стороне платы.

Переверните платы так, чтобы аудиоплата была сверху, как показано на фото.

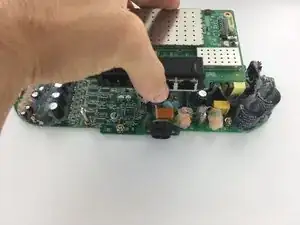

Поднимите плату управления вверх и отведите её от платы блока питания.

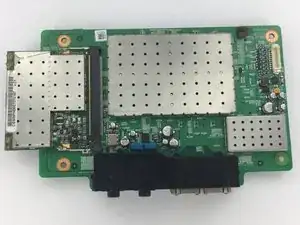

Меньшая из двух плат — это плата аудио/управления.
