Замена материнской платы и усилителя Sonos Play 5

Используйте металлическую лопатку, чтобы приподнять переднюю решётку. Небольшого усилия достаточно, чтобы вставить металлическую лопатку в зазор.

Когда решётка ослаблена по всем краям, воспользуйтесь пальцами как клином и аккуратно снимите решётку со динамика. Это откроет переднюю панель динамика.

Используйте заострённую металлическую лопатку, чтобы снять резиновые заглушки, закрывающие винты в нижних левом и правом углах передней панели.

Вставьте лопатку по боковой стороне резиновой заглушки и панели динамика и подденьте вверх.

Снимите восемь винтов Phillips #1 длиной 12 мм, окружающих переднюю панель динамика.

Разместите динамик так, чтобы кнопки регулировки громкости и управления динамиком были направлены вниз на рабочую поверхность. Название Sonos и номер модели должны быть обращены вверх к потолку.

Используйте металлическую лопатку, чтобы приподнять внешний угол серой резиновой прокладки, оголив восемь винтов длиной 12 мм.

Отвёрткой Phillips #1 снимите восемь винтов длиной 12 мм на нижней панели.

Мы отметили оригинальное расположение гарантийных наклеек оранжевым цветом. Для снятия используйте пинцет, зажмите наклейку и тяните вверх плавным движением.

На этой фотографии мы уже сняли гарантийные наклейки.

Разместите динамик так, чтобы передняя панель была направлена вверх.

С помощью металлической лопатки приложите среднее усилие и введите лопатку в зазор с поддеванием.

Это действие необходимо повторить по всем сторонам, чтобы панель можно было открыть.

Двумя руками поднимите переднюю панель динамика от каркаса корпуса.

При снятии передней панели обратите особое внимание на нижний правый угол. Там находится антенный разъём, который нужно будет отсоединить на следующем шаге.

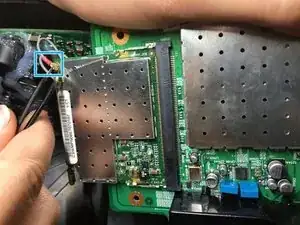

Удерживая защёлку антенны большим и указательным пальцами, тяните наружу и от материнской платы.

Не прикладывайте чрезмерную силу при отсоединении. Это повредит разъём и материнскую плату.

На этой фотографии для другой инструкции мы сняли нижнюю панель.

Разместите динамик так, чтобы разъём питания был обращён к вам.

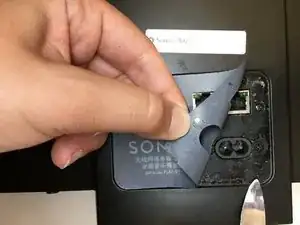

Используйте металлическую лопатку с заострённым кончиком, чтобы помочь снять серую наклейку с задней панели.

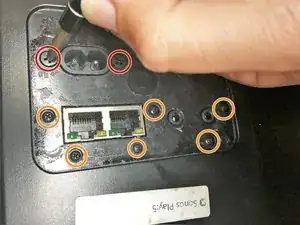

Отвёрткой Philips #1 снимите два винта длиной 10 мм, окружающие разъёмы питания и переменного тока.

Отвёрткой Phillips #00 снимите оставшиеся шесть винтов длиной 5 мм вокруг двух гнёзд, расположенных в нижней половине панели.

Наиболее эффективный способ добраться до материнской платы — снять прикреплённый усилитель и материнскую плату как единый блок.

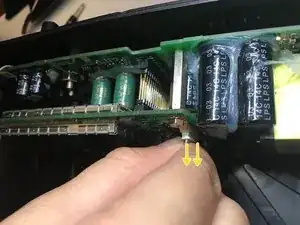

Отсоедините кабель, подключённый к усилителю, аккуратно потянув кабель от усилителя.

Проводка кабеля теперь отсоединена от усилителя.

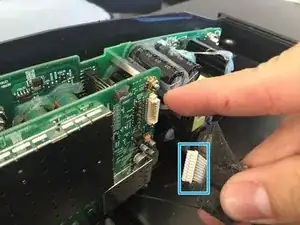

Используйте пинцет, чтобы поддеть и отсоединить четыре разъёма, присоединённые к усилителю.

Переверните динамик вверх дном, чтобы кнопки громкости были направлены вниз.

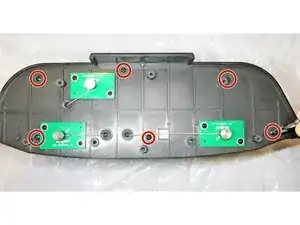

Отвёрткой Phillips #1 снимите шесть винтов длиной 10 мм на дне динамика.

Осторожно положите динамик набок, так чтобы внутренняя часть была обращена к поверхности.

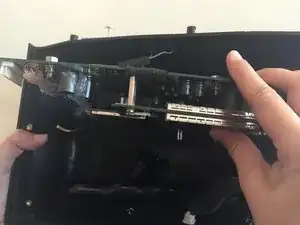

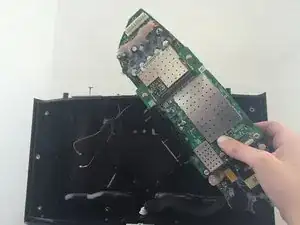

Выньте усилитель и материнскую плату как единый узел.

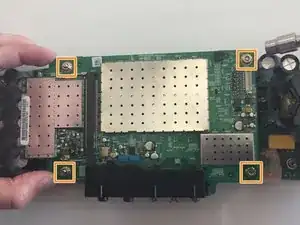

Используйте 6 мм шестигранную головку, чтобы снять четыре болта, крепящие усилитель к материнской плате.

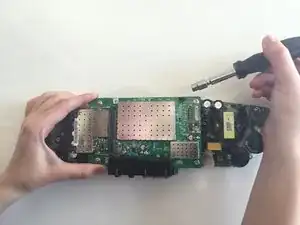

Медленно поднимите усилитель, отделяя его от материнской платы.

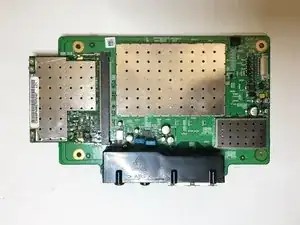

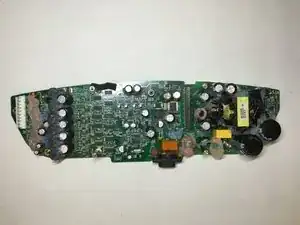

Материнская плата и усилитель теперь являются отдельными компонентами.
