Замена антенн Sonos Play 5

Отключите питание колонки и подождите несколько минут, чтобы конденсаторы полностью разрядились.

Переверните колонку вверх дном.

Возможно, на дне находится резиновая ножка, закрывающая винты (не показана на фото). Снимите её, потянув вверх за один из углов с помощью лопатки.

Отверните восемь винтов Phillips #2 длиной 10 мм.

Снимите нижнюю панель, потянув её вверх.

Будьте очень осторожны с наконечниками трёх антенн. Они очень хрупкие.

Переверните устройство так, чтобы решётка была сверху.

Найдите шов с правой стороны колонки, где решётка встречается с пластиком, и вставьте пластиковый инструмент для вскрытия в зазор.

Проведите лопаткой вдоль зазора, ослабляя решётку от пластика. Повторите процесс с левой стороны.

Осторожно потяните решётку вверх, снимая её с передней панели.

Отверните шесть винтов Phillips #2 длиной 8 мм.

Отверните два винта Phillips #2 длиной 10 мм.

Найдите шов с правой стороны, где передняя и задняя панели соприкасаются. Вставьте пластиковый инструмент в зазор и проведите им вдоль. Повторите с левой стороны.

Используйте инструмент для вскрытия, чтобы приподнять переднюю панель. Если пластиковый инструмент не даёт достаточного рычага, используйте металлический инструмент для вскрытия.

Осторожно потяните лицевую панель вверх, чтобы убедиться, что она отсоединена от корпуса.

При вытягивании лицевой панели будьте осторожны — она всё ещё соединена проводами на её задней стороне.

Приподнимите переднюю панель, образуя угол 90 градусов с задней панелью. Найдите показанный десятиконтактный разъём. Это провод, соединяющий переднюю и заднюю панели.

Нажмите на небольшую защёлку на разъёме. Удерживая защёлку прижатой, вытяните разъём из гнезда.

Сборка лицевой панели теперь полностью отсоединена от остальной части колонки.

Снимите десятиконтактный разъём.

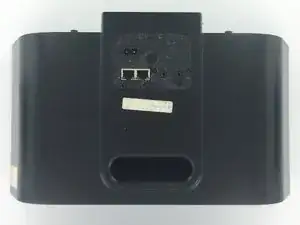

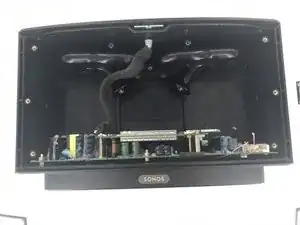

Переверните устройство на переднюю сторону.

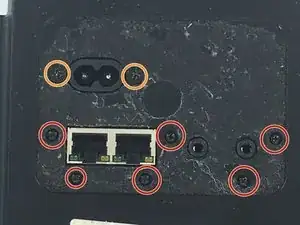

Отверните шесть винтов Phillips #0 длиной 5 мм.

Отверните два винта Phillips #2 длиной 7 мм.

Переверните устройство на заднюю сторону.

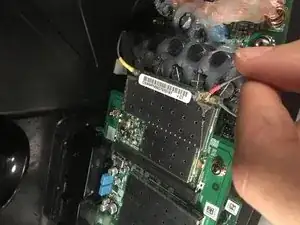

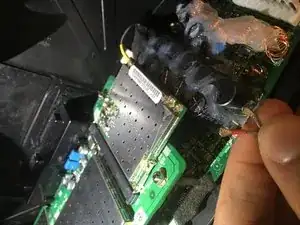

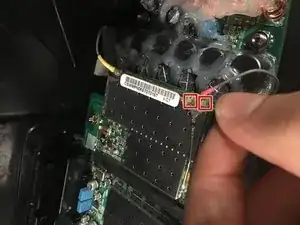

Снимите серый и красный разъёмы антенн, поддев и приподняв их от платы.

Оттяните провода от платы.

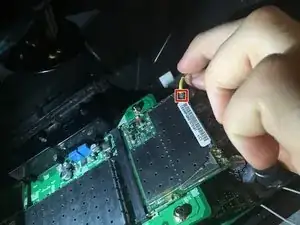

Снимите жёлтый разъём антенны, поддев и приподняв его от платы.

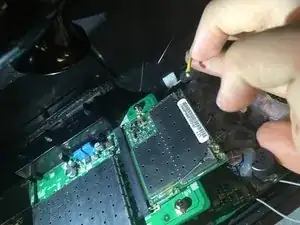

Оттяните провод от платы.

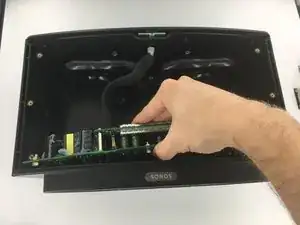

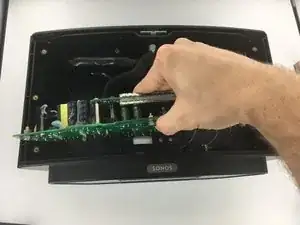

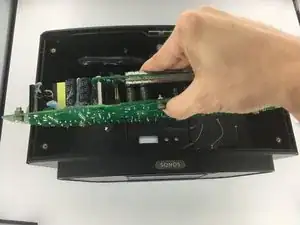

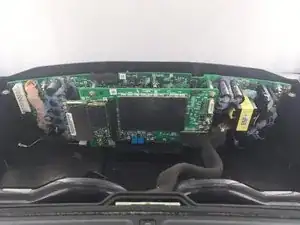

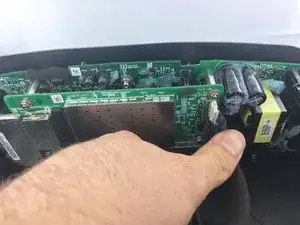

Снимите плату, поднимая её прямо вверх от задней панели.

Переверните устройство так, чтобы дно было направлено вверх.

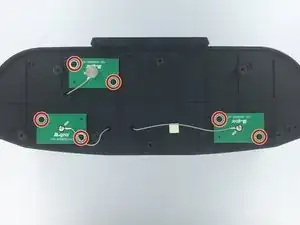

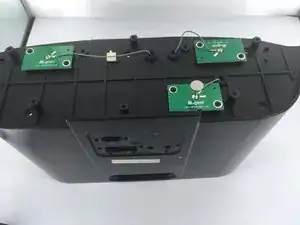

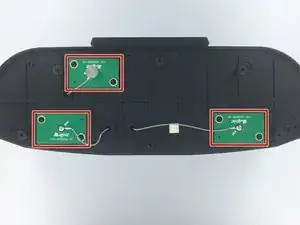

Определите три антенны, которые подлежат замене.

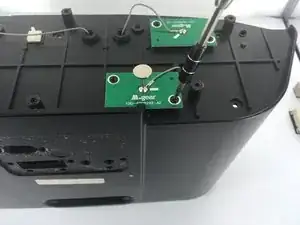

Отверните шесть винтов Phillips #0 длиной 5 мм.

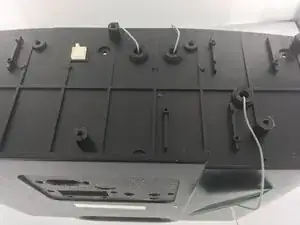

Приподнимите каждую плату и отогните её в сторону.

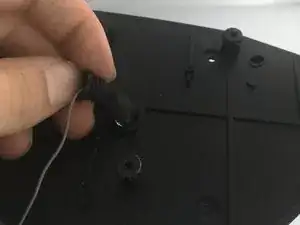

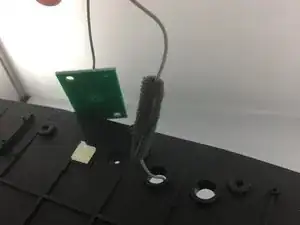

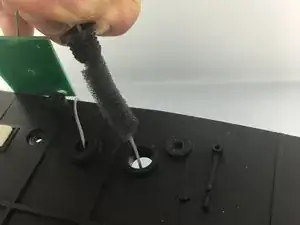

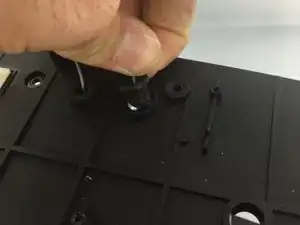

Снимите первое резиновое уплотнение для кабеля: сожмите резину и затем поднимите и отведите в сторону.

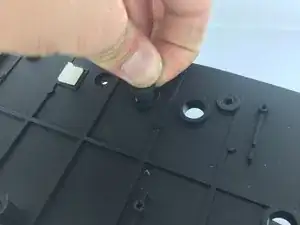

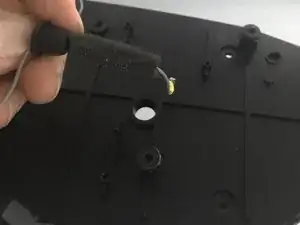

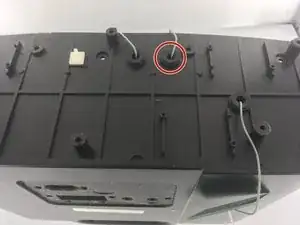

Снимите второе резиновое уплотнение для кабеля: сожмите резину и затем поднимите и отведите в сторону.

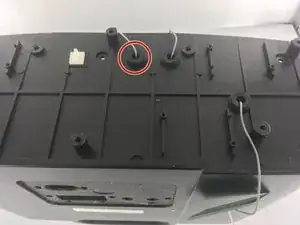

Снимите третье резиновое уплотнение для кабеля: сожмите резину и затем поднимите и отведите в сторону.
