Замена беспроводной карты Sonos Play 3

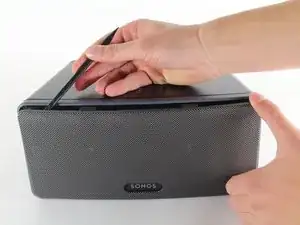

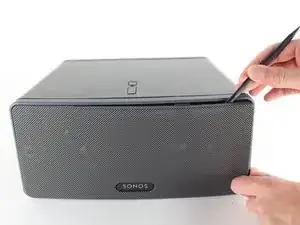

Вставьте лопатку вдоль края экрана и аккуратно используйте ее, чтобы отстранить экран от корпуса. Проведите лопаткой вдоль решетки, чтобы отсоединить все зажимы, удерживающие его на месте.

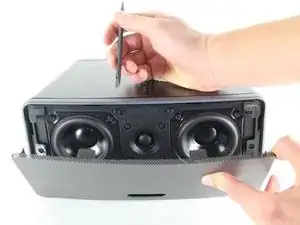

Аккуратно оттяните экран от корпуса колонки, открывая доступ к твиттеру и двум среднечастотным драйверам позади него.

На месте зажимов экрана может быть черный липкий клей, однако он был ранее удален с нашей модели.

Открутите восемь винтов Phillips #2 длиной 1,5 дюйма, которые крепят переднюю панель динамика к корпусу.

Открутите один винт Phillips #2 длиной 1 дюйм, расположенный на левой стороне панели. Он может быть скрыт под наклейкой, аннулирующей гарантию, которую вам нужно будет удалить.

Открутите единственный винт Phillips #2 длиной 3/4 дюйма, который удерживает переднюю панель на корпусе.

Аккуратно снимите переднюю панель.

Обратите внимание, что у панели есть два слоя, которые должны оставаться в их первоначальном порядке.

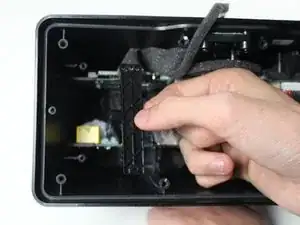

Отсоедините переднюю панель от материнской платы, аккуратно протянув руку и нажав на язычок под проводным разъемом, тяните на себя.

Аккуратно извлеките беспроводную карту, расположенную внизу передней панели динамика, потянув вверх и наружу указательным пальцем и большим пальцем.

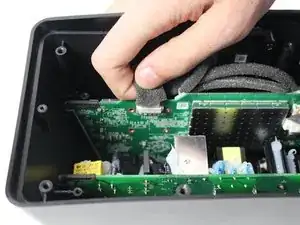

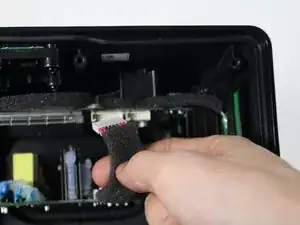

Отсоедините материнскую плату от платы питания, аккуратно протянув руку и нажав на язычок под проводным разъемом, тяните на себя.

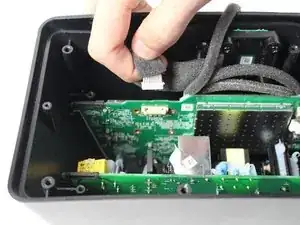

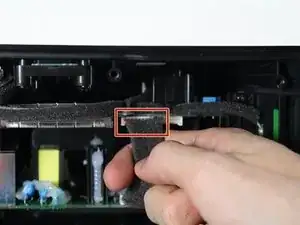

Отсоедините материнскую плату от платы кнопки громкости, аккуратно захватив разъем и потянув его на себя.

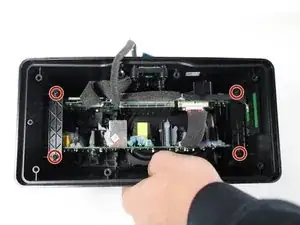

Используя отвертку Phillips #2, удалите 4 винта, удерживающие две пластиковые панели.

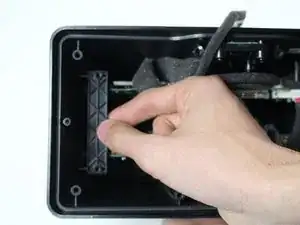

Снимите две пластиковые панели по бокам устройства, которые удерживают материнскую плату и плату питания на месте.

Используя отвертку Phillips, открутите два винта на задней стороне устройства, которые удерживают материнскую плату.

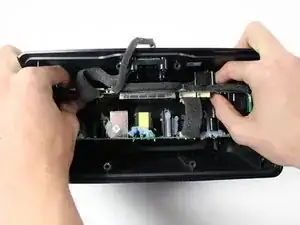

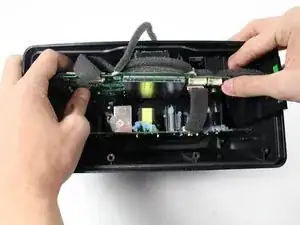

Аккуратно извлеките материнскую плату из устройства Sonos, sliding её прямо назад к себе.

При установке материнской платы обратно в устройство убедитесь, что она плавно заходит в слоты с обеих сторон.

Перед доступом к проводным разъемам будет клей, покрывающий все три из них и винты. Сначала аккуратно удалите его.

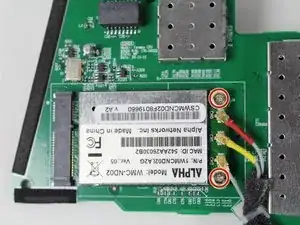

Используя отвертку Phillips, открутите два винта, крепящие коммуникационную карту к материнской плате.

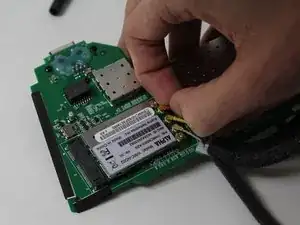

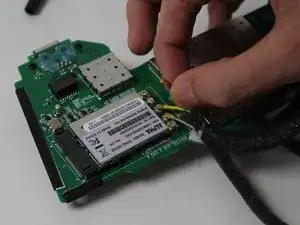

Отсоедините зажимы проводного разъема от коммуникационной карты, просто используя указательный палец и большой палец.

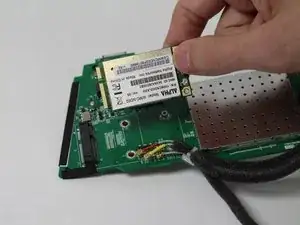

Удалите коммуникационную карту, захватив ее указательным пальцем и большим пальцем и потянув вправо и вверх.
