Замена твитерного модуля Dynaudio Contour Center

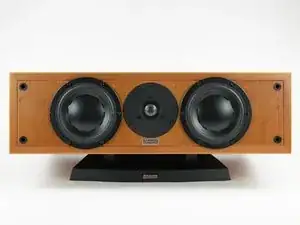

Посмотрите на этот вмятый купол — ай! Заменим твитерный модуль, чтобы восстановить чистое звучание без искажений.

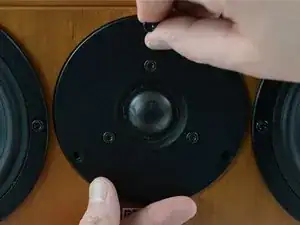

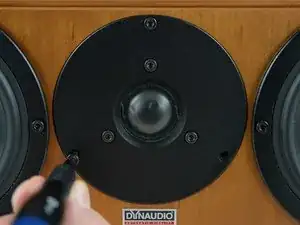

Для начала аккуратно ослабьте внешние винты с потайной головкой с помощью биты или ключа под шестигранник (Allen). Не трогайте внутренние винты! (Они крепят твитер к передней панели корпуса).

Начните с удаления двух нижних винтов. Так шасси будет поддерживаться верхним винтом.

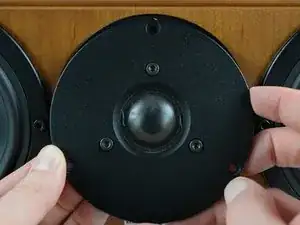

Наконец аккуратно выкрутите верхний винт. Ослабляйте шестигранный винт инструментом, одновременно поддерживая переднюю панель шасси пальцами, чтобы она не выпала.

При выкручивании верхнего винта доведите последние витки пальцем. Так вы лучше почувствуете момент, когда шасси отойдёт, и сможете снять его безопасно.

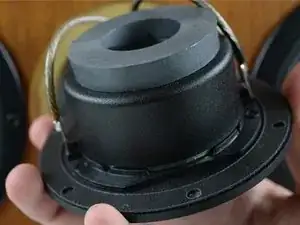

При снятии твитерное шасси всё ещё будет подключено электрическими проводами. Отложите его на устойчивую поверхность магнитной стороной вниз.

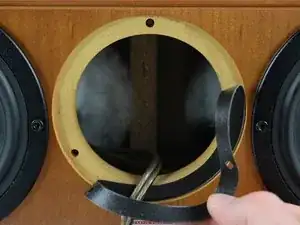

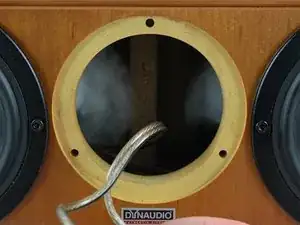

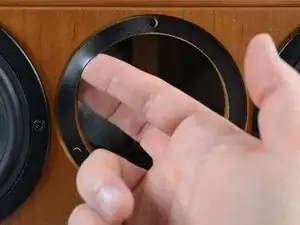

Пальцами ослабьте уплотнительное кольцо, которое теперь видно в проёме корпуса.

Вы сможете снять его без особого сопротивления. Как только оно полностью ослабнет, потяните его к себе вдоль проводов.

Старое уплотнительное кольцо впоследствии заменят новым, которое идёт в комплекте с запасной частью.

То, что вы видите внутри корпуса — просто акустический демпферный материал, а не дым — так что волноваться не о чем, вы в полной безопасности :-)

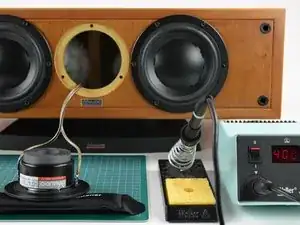

Пора паять — и это проще простого. Надо отплестись всего от двух соединений, прежде чем можно будет снять старое шасси, и оба соединения легко доступны.

Перед началом убедитесь, что зафиксировали полярность проводов: разъёмы на шасси обозначены знаком «плюс» и «минус». Также один из двух проводов будет отмечен цветом. Занотуйте, какой провод к какому разъёму относится перед началом работ.

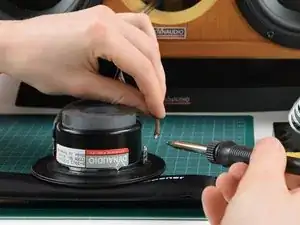

Нагрейте паяльник до рабочей температуры 400 градусов Цельсия и приложите жало к первому паяному соединению прямо там, где припой кажется наиболее толстым, пока он не начнёт плавиться.

Снимите оконечность провода с клеммного кронштейна, как только припой размягчится. Одновременно удалите паяльник с разъёма. Повторите эту процедуру для второго паяного соединения.

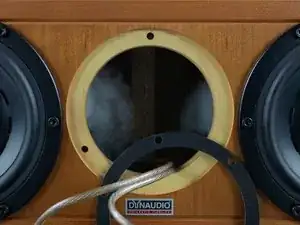

После распайки проводов можно снять старое уплотнительное кольцо и заменить его новым, идущим с запасной частью.

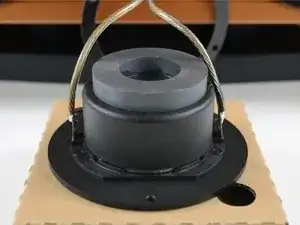

Протяните провода через новое кольцо и сдвиньте заменённое кольцо в сторону корпуса, пока оно не окажется вне рабочего пространства.

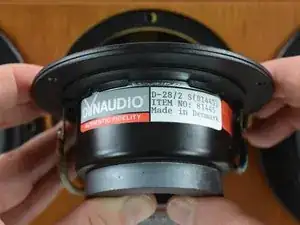

Достаньте запасной твитерный модуль из коробки. Не кладите твитер на рабочую поверхность куполом вниз — это очень вероятно повредит купол.

Чтобы подготовиться к пайке, организуйте подпорки, обеспечивающие достаточный зазор к поверхности, чтобы не повредить купол твитера. Можно использовать внутренний элемент картонной упаковки (с центральным вырезом) или положить нагревательный элемент iOpener у внешнего обода монтажной пластины твитера.

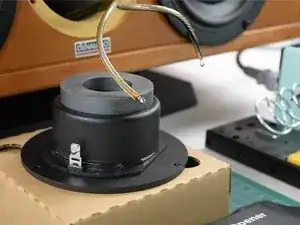

Разогрейте паяльник и нанесите немного припоя на оголённые жилы проводов, пока на каждом конце не образуется шарик свежего припоя. Дайте шарикам остыть.

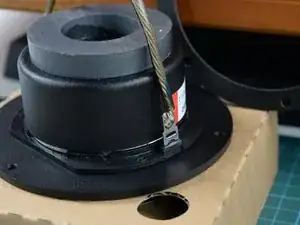

Прижмите правильный конец провода к соответствующему клеммному кронштейну. Шарик припоя на конце провода должен плотно прилегать к кронштейну.

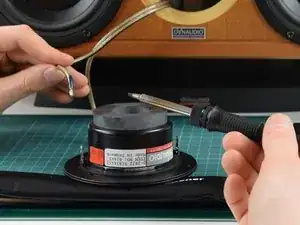

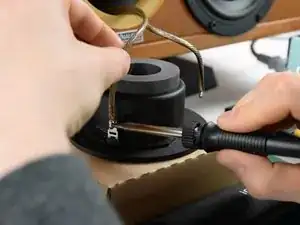

Нагрейте паяльник и приложите жало к металлическому кронштейну, касаясь при этом шарика припоя.

Дождитесь, пока припой не расплавится и не начнёт сливаться с металлическим кронштейном.

Уберите паяльник, как только припой начнёт образовывать ровную поверхность на кронштейне. Удерживайте провод в положении до полного остывания припоя. Затем повторите процедуру для второго провода и клеммы.

Вуаля — наши провода успешно припаяны к новому твитерному модулю. Хорошо, что заранее позаботились о замене изоляционного кольца до того, как провода вновь подключили.

Далее установите кольцо в углублённую поверхность соответствующей зоны корпуса.

В качестве альтернативы можно надеть кольцо непосредственно на монтажную пластину твитера перед его установкой в корпус.

В любом случае убедитесь, что разрывы в кольце совпадают с соответствующими отверстиями в шасси.

Аккуратно задвиньте провода обратно в корпус, одновременно подводя шасси твитера к его посадочному месту.

Поддерживая шасси одной рукой в месте установки, вставьте верхний винт и слегка вкрутите его, чтобы зафиксировать компонент в правильном положении.

Вставьте оба нижних винта и слегка вкрутите их пальцами.

Наконец, используйте шестигранный ключ и подтяните все три винта до упора пальцами, пока компонент не будет надёжно зафиксирован. Следите за тем, чтобы не перетянуть винты.

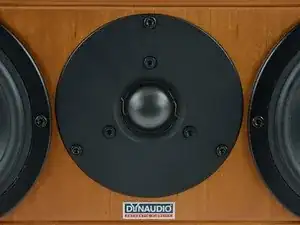

Шазам — блок твитера Contour Center успешно заменён! Теперь он снова готов к использованию. После нескольких часов работы внешние винты блока замены твитера при необходимости можно снова подтянуть.

Разве это не красавец? Но почему после такого ремонта невольно хочется посмотреть «ВАЛЛ‑И» или «Короткое замыкание» с полным многоканальным звуком 5.1?
