Замена ревербераторов динамиков Sony SRS-X55
В этой колонке Sony SRS-X55 установлены два ревербератора динамиков. В этом руководстве показано, как их снять и заменить.
Шаг 1

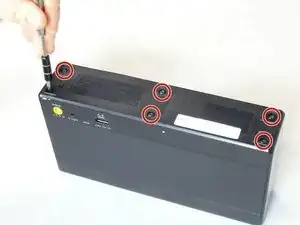

Найдите шесть винтов 9 мм на нижней части колонки и выкрутите их крестовой отвёрткой Phillips №2.
Шаг 2

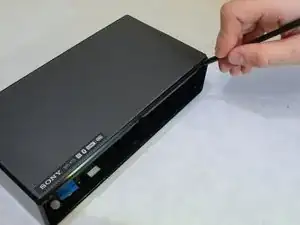

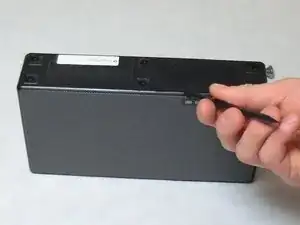

Вставьте пластиковую лопатку в шов на нижней панели и приподнимите её, отделяя от остальной части колонки.
Шаг 3

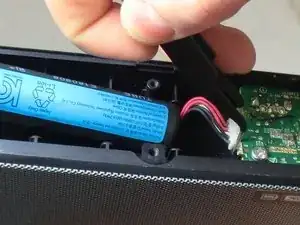

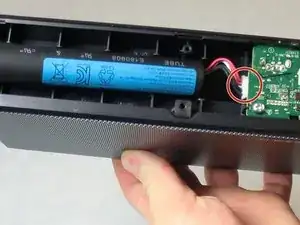

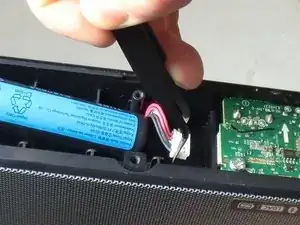

Найдите разъём аккумулятора и отключите его с помощью металлических пинцета.
Шаг 4

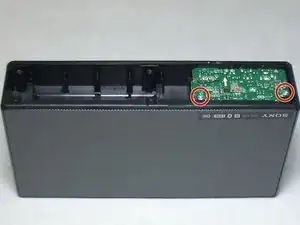

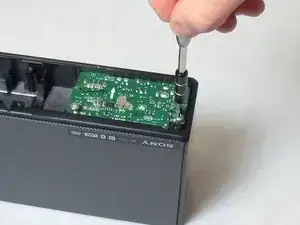

Найдите оставшиеся два винта 3,5 мм на нижней части платы ввода/вывода и выкрутите их крестовой отвёрткой Phillips №2.
Шаг 5

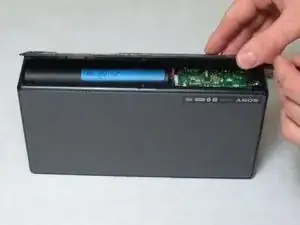

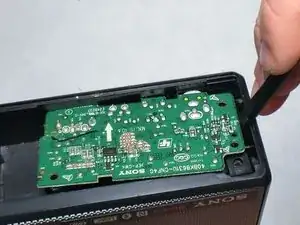

Снимите плату ввода/вывода с остальной части колонки. Пластиковая лопатка поможет: вставьте её в край, как показано, и аккуратно подденьте.
Шаг 6

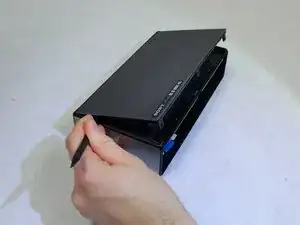

Вставьте пластиковую лопатку в шов, где передняя металлическая решётка динамика соприкасается с корпусом, и аккуратно поднимите её вверх, пока она не отщёлкнется.
Шаг 7

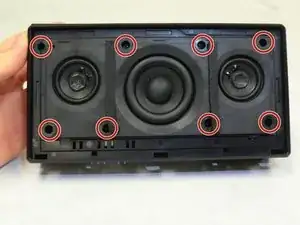

Найдите восемь винтов 8,9 мм на лицевой части узла динамика и выкрутите их крестовой отвёрткой Phillips №2.
Шаг 8

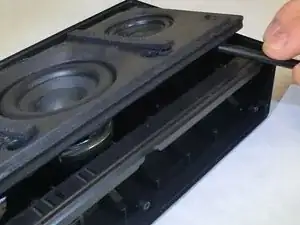

Вставьте пластиковую лопатку под одну из защёлок на передней части узла динамика и аккуратно приподнимите её.
Перед тем как полностью отрывать узел динамика от остальной части устройства, выполните следующий шаг, чтобы избежать повреждения внутренних проводных соединений.
Шаг 9

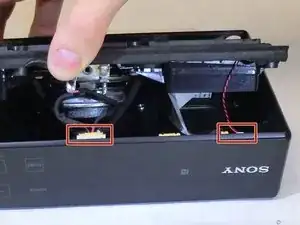

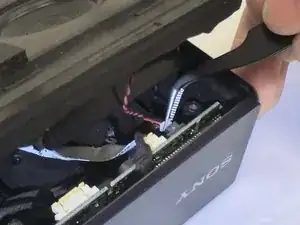

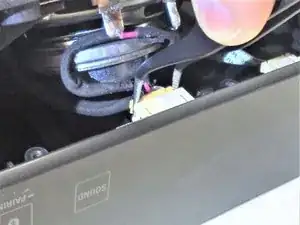

Найдите два проводных разъёма, показанных под узлом динамика, и отключите их с помощью пинцета.
Отведите узел динамика в сторону и снимите его.
Шаг 10

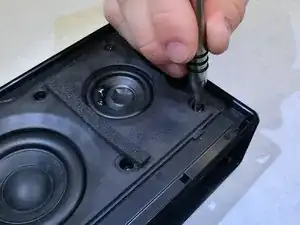

Найдите восемь винтов 7,5 мм на обоих ревербераторах динамиков и выкрутите их крестовой отвёрткой Phillips №2.

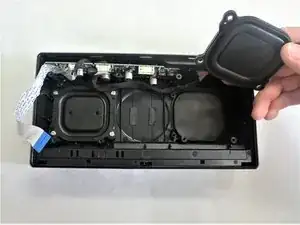

Поднимите ревербераторы динамиков и замените их.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
