Замена порта зарядки аккумулятора Sony SRS-X3
В этом руководстве показаны шаги, необходимые для замены неисправного порта зарядки аккумулятора на новый. Динамик будет разобран из полностью собранного состояния, следуя необходимым шагам, описанным в этом руководстве, для замены повреждённого порта зарядки. Для этого руководства по ремонту потребуется только крестовая отвертка и заменяемая плата. Эта замена очень проста и подходит для начинающих.
Шаг 1

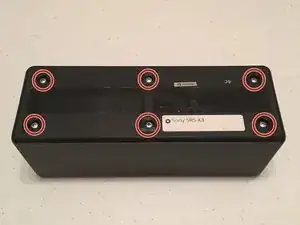

Удалите 6 винтов с головкой Philips размером 10 мм, используя отвертку PH1.
Шаг 2

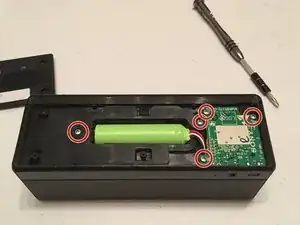

Удалите 5 винтов с головкой Philips размером 8 мм. Они удерживают аккумулятор и зелёную печатную плату.
Шаг 3

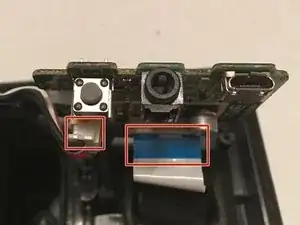

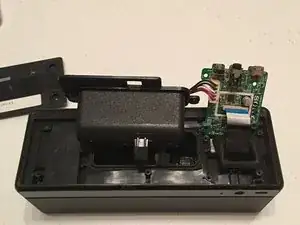

Поднимите аккумуляторный блок и печатную плату из корпуса и найдите провода и плоский разъём, показанный на рисунке.
Шаг 4

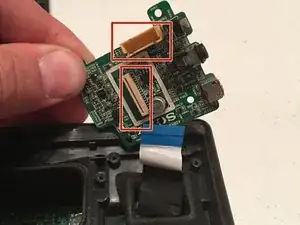

Удалите плоский разъём и разъём с аккумуляторного блока (Обратите внимание: эти разъёмы не легко удаляются. Может потребоваться сила, но разъёмы прочные).
После удаления соединений вы можете заменить печатную плату.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
