Sony SRS-X5 Замена разъёма USB/AUX

Чтобы получить доступ к шести винтам снизу, удалите следующее. Снимите приклеенные 4 угловых поролоновых подкладки на дне динамика с помощью пластиковой лопатки синего цвета, чтобы обнажить винты под ними. Снимите приклеенные 2 центральные пластиковые квадратные заглушки.

Убедитесь, что динамик отключён от питания и выключен перед началом работы с устройством.

Отвинтите шесть винтов 6 мм крестовой отвёрткой Phillips #1.

Снимите нижнюю панель динамика.

Отключите аккумулятор, аккуратно сжав пластиковый разъём на конце, подключённый к меньшей плате, и потянув в сторону.

Удалите аккумулятор.

Чтобы снять решётку динамика, сначала слегка надавите вниз на 2 пластиковых защёлки-крючка, чтобы освободить их, затем выпрессуйте центральную пластиковую защёлку-винт.

Отвинтите восемь винтов 0,5 мм крестовой отвёрткой Phillips #1 с панели динамика.

С помощью пластиковой лопатки откройте панель динамика, приподняв её.

Отключите 6-контактный разъём динамика и 2-контактный разъём микрофона от материнской платы, сжав боковые части пластиковых коннекторов.

Отключите шлейф, подключённый к материнской плате, сжав пластиковые боковины.

Аккуратно потяните за пластиковую ленту, подключённую к нижней стороне динамика, чтобы её отключить.

Снимите материнскую плату.

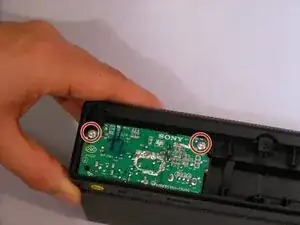

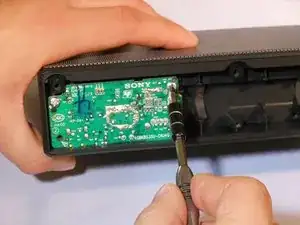

Крестовой отвёрткой Phillips #1 отввинтите два винта 6 мм, удерживающие плату AUX.

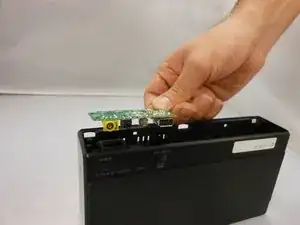

Снимите плату AUX. Будьте осторожны — плату может потребоваться слегка пошевелить, чтобы вынуть её.
