Замена динамика SONY SRS-X2

Используйте металлическую лопатку, чтобы приподнять переднюю панель. Тяните от корпуса, чтобы снять.

Удалите семь винтов Phillips #1 длиной 27 мм.

Удалите три винта Phillips #1 длиной 11 мм.

Удалите четыре винта Phillips #1 длиной 10 мм.

Перед снятием монтажной панели расположите ножки динамика к себе. Проводка обеспечивает минимальный доступ к внутренним компонентам.

Используйте лопатку, чтобы снять монтажную панель динамика. Вставьте металлический наконечник в шов между панелью и корпусом.

Будьте очень осторожны при снятии монтажной панели динамика (описано в следующем шаге), так как к панели подведены провода. Эти провода припаяны к панели и к корпусу устройства. Провода гибкие, и вы сможете открыть устройство, как показано на второй фотографии.

Разместите лопатку по центру верхней части устройства — там дальше всего до проводки; покачивая лопатку под панелью, панель должна приподняться и выйти из корпуса, дальше можно закончить поднимание панели руками.

Будьте аккуратны при использовании монтажного инструмента, покачивайте инструмент по обеим сторонам разъёма, чтобы пластик не треснул.

Осторожно: не повредите провода, тяните за пластиковую основу при отключении.

Отключите разъём питания, показанный на изображении, используя пластиковый монтажный инструмент. Подденьте инструментом под кромку штекера; из-за небольшого размера и необычного угла требуется приподнять штекер пластиковым инструментом в показанной конфигурации.

Отключите разъём питания, показанный на втором изображении. С помощью пластикового монтажного инструмента поднимите переднюю часть штекера и сместите инструмент в любую сторону, чтобы полностью извлечь штекер из гнезда.

Будьте крайне осторожны с паяльником — он очень горячий.

Не держите паяльник на проводе слишком долго — вы можете прожечь устройство.

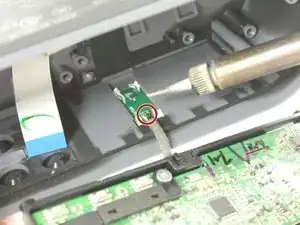

Нагрейте паяльником показанное соединение. После нагрева потяните провод, чтобы безопасно отсоединить.

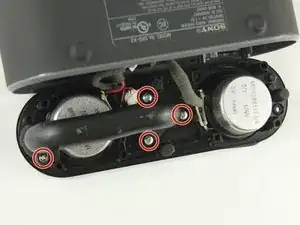

Удалите четыре винта Phillips #1 длиной 10 мм, крепящие чёрную трубку. Она обеспечивает приток воздуха к батарее для охлаждения, но мешает извлечению динамика.

После извлечения винтов просто поднимите трубку и отведите её от компонентов устройства.

Паяльник и любые расплавленные соединения будут чрезвычайно горячими; рекомендуется использовать термостойкие перчатки.

Снимите динамики, поднимая их и отгибая точки пайки от кромки корпуса динамика.

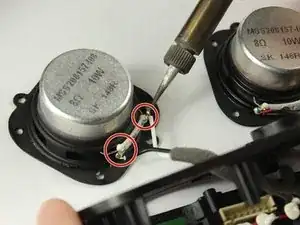

Расплавьте припой на соединении с динамиком и потяните провод, чтобы отсоединить.
