Замена материнской платы SONY SRS-X2

Используйте металлическую лопатку, чтобы приподнять переднюю панель. Оттяните от корпуса, чтобы снять её.

Удалите семь винтов Phillips #1 длиной 27 мм.

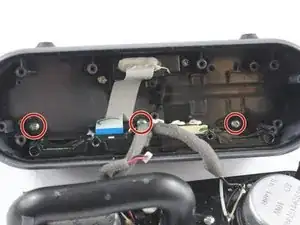

Удалите три винта Phillips #1 длиной 11 мм.

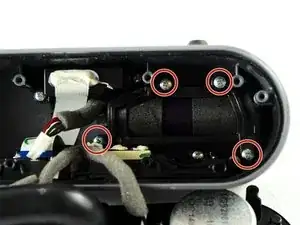

Удалите четыре винта Phillips #1 длиной 10 мм.

Перед снятием монтажной пластины разместите ножки динамика к себе. Проводка обеспечивает минимальный доступ к внутренним компонентам.

Используйте лопатку, чтобы снять монтажную пластину динамика. Вставьте металлический наконечник в шов между пластиной и корпусом.

Будьте очень осторожны при снятии монтажной пластины динамика (описано на следующем шаге), так как к пластине подведены провода. Эти провода припаяны к пластине и к корпусу устройства. Провода гибкие, и вы по-прежнему сможете открыть устройство, как показано на втором снимке.

Расположите лопатку по центру верхней части устройства — это наиболее удалённая от проводки зона; покачивая лопатку под пластиной, пластина должна приподняться и выйти из корпуса, завершите её подъём пальцами.

Будьте осторожны при использовании инструмента для открытия: покачивайте инструмент по обеим сторонам разъёма, чтобы пластик не треснул.

Следите, чтобы не повредить провода — тяните за пластиковое основание при отключении.

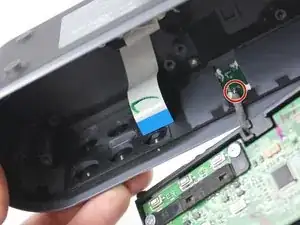

Отключите соединитель питания, показанный на изображении, используя пластиковый инструмент для открытия. Подденьте инструментом под кромку штекера; из‑за небольшой области и необычного угла подъём следует выполнять пластиковым инструментом в показанной конфигурации.

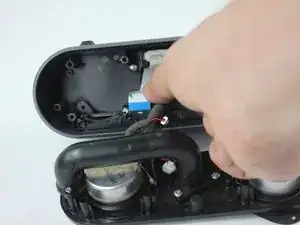

Отключите соединитель питания, показанный на втором изображении. Используя пластиковый инструмент для открытия, поднимайте спереди штекер и перемещайте инструмент в стороны, чтобы полностью вынуть его из гнезда.

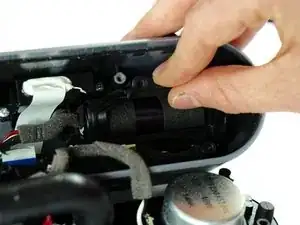

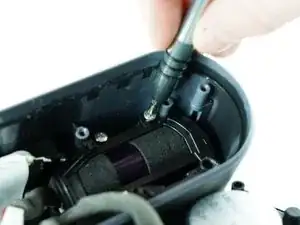

Снимите четыре винта Phillips #1 длиной 11 мм на крышке отсека батареи.

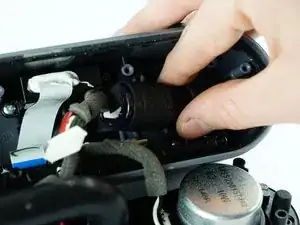

Аккуратно снимите крышку отсека батареи, затем извлеките батарею.

Используйте отвертку PH1, чтобы снять три винта Phillips длиной 11 мм, удерживающие материнскую плату.

Осторожно потяните белую ленту пальцами, чтобы вынуть её.

Медленно извлеките материнскую плату из корпуса динамика, аккуратно переверните её вверх дном, чтобы найти провод, припаянный к верхней части корпуса динамика.

Используйте паяльник и отпаять провод.

После отключения материнская плата может быть удалена для замены.
