Замена внутренней проводки SONY SRS-X2

Воспользуйтесь металлической лопаткой, чтобы открыть переднюю панель. Отводите панель в сторону от устройства, чтобы снять её.

Снимите семь винтов Phillips #1 длиной 27 мм.

Снимите три винта Phillips #1 длиной 11 мм.

Снимите четыре винта Phillips #1 длиной 10 мм.

Перед снятием платы-держателя разверните динамик ножками к себе. Проводка позволяет минимальный доступ к внутренним компонентам.

Используйте лопатку, чтобы снять плату-держатель динамика. Вставьте металлический наконечник в зазор между платой-держателем и корпусом.

Будьте очень осторожны при извлечении платы-держателя динамика (описано в следующем шаге), поскольку к ней подключены провода. Провода припаяны к плате и к корпусу устройства. Провода гибкие, и устройство можно открыть, как показано на втором изображении.

Поместите лопатку в центр верхней части устройства — это самое дальнее место от проводки. Расшатывая лопатку под пластиной, постепенно поднимите плату из корпуса. Окончательно отделите её пальцами.

Будьте осторожны при использовании разделительного инструмента: расшатывайте инструмент по бокам разъёма, чтобы не сломать пластик.

Не повредите провода — отсоединяйте разъём, тянув за пластиковую основу.

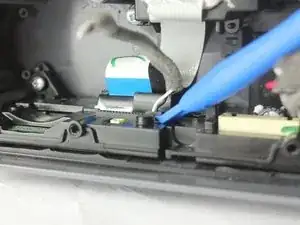

Отключите разъём силового кабеля, как показано, с помощью пластикового разделительного инструмента. Введите инструмент под край разъёма. Маленькая площадка и неудобный угол требуют подъёма инструмента вверх, как показано на изображении.

Отключите силовой разъём, показанный на втором изображении. Воспользуйтесь пластиковым разделительным инструментом, поднимите разъём спереди и переместите инструмент в сторону, чтобы полностью извлечь его из разъёма.

Снимите четыре винта Phillips #1 длиной 11 мм, крепящих крышку аккумулятора.

Осторожно снимите крышку аккумулятора, затем приступайте к извлечению аккумулятора.

После отпайки провода его отсоединение для замены сводится к отключению оставшегося соединения.

Убедитесь, что провод остыл перед тем, как трогать его.
