Замена динамиков Sony SRS-X3
В этом руководстве показано, как разобрать Bluetooth-динамик Sony SRS-X3 для замены динамиков в устройстве. Разборка достаточно простая и требует всего двух инструментов. Замена динамиков выполняется из‑за появления гудящего звука при воспроизведении музыки.
Шаг 1
Снимите резиновые ножки на дне устройства.
Шаг 2

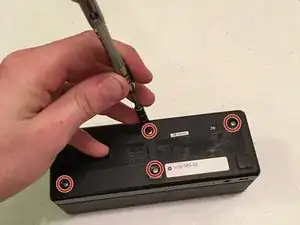

Выкрутите 6 серебристых винтов крестовой отверткой Phillips №1.
Снимите нижнюю пластиковую крышку динамика.
Шаг 3

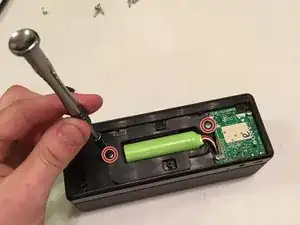

Выкрутите два винта, фиксирующие аккумуляторный блок, крестовой отверткой Phillips №1.
Снимите аккумуляторный блок лопаткой (spudger).
Шаг 4

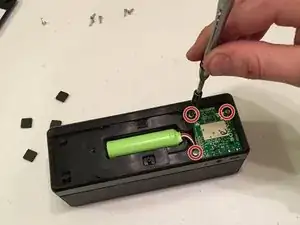

Выкрутите три винта крестовой отверткой Phillips №1.
Снимите зелёную плату и аккумуляторный блок.
Аккумуляторный блок и зелёная плата всё ещё будут подключены к динамику ленточным проводом.
Шаг 5

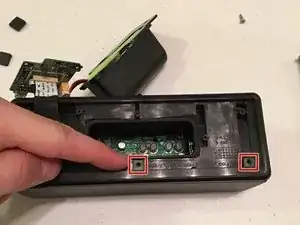

Отщелкните переднюю панель динамика (тёмно‑серая с отверстиями), надавив на 3 защёлки в местах прежних винтов и поддев лопаткой щель между серой панелью и внешним корпусом.
Возможно, придётся сильно поддеть эту деталь; её сложно снять, и она выскочит при освобождении защёлок.
Шаг 6

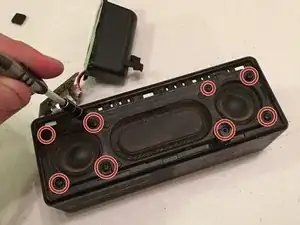

Выкрутите восемь чёрных винтов крестовой отверткой Phillips №1.
Шаг 7

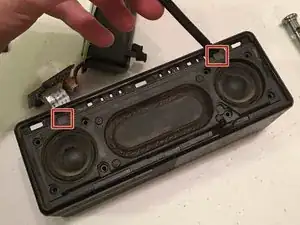

Снимите переднюю панель, поддев два чёрных язычка лопаткой.
Эта панель приклеена и может потребовать усилий для снятия. Не беспокойтесь о повреждениях — всё остаётся соединённым.
Шаг 8

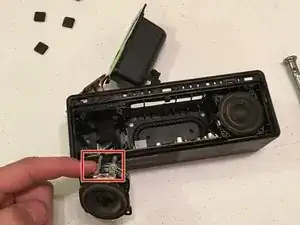

Отсоедините провода динамиков от каждого динамика (по 2 провода на динамик) и извлеките динамики из корпуса.
Разъёмы проводов выполнены очень плотно, поэтому их трудно оторвать. Хорошо потяните — они должны отщелкнуть с мужской части.
Извлеките динамики из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
