Замена динамика Sony SRS-BTX500
В этом руководстве показано, как выкрутить винты и снять панель, закрывающую динамик. Также описано, как заменить динамики в устройстве.
Шаг 1
Найдите четыре резиновые накладки на нижней части колонки. Используйте пластиковый инструмент для открытия, чтобы снять накладки и получить доступ к расположенным под ними винтам.
Шаг 2
С помощью отвертки Phillips №1 выкрутите четыре винта 5 мм, которые находились под резиновыми накладками.
Шаг 3

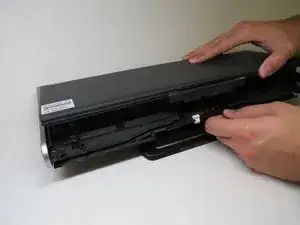

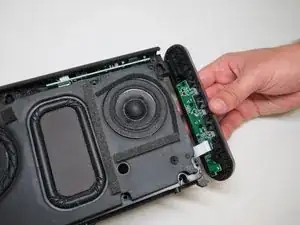

Проведите пластиковым инструментом по внешним краям колонки. Подденьте по швам, пока не сможете снять боковую панель колонки, оголив батарею.
Шаг 4
Используйте пластиковый инструмент для открытия, чтобы вынуть батарею из корпуса.
Отстегните батарею от колонки. Снимите и замените.
Шаг 5

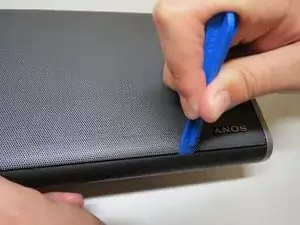

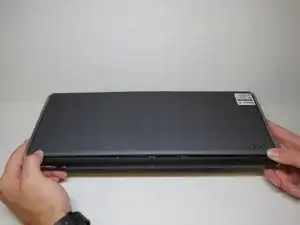

С лицевой стороны колонки проведите пластиковым инструментом вдоль нижней части корпуса. Затем нажмите на лицевую панель колонки по обеим сторонам и поднимите её.
Шаг 6

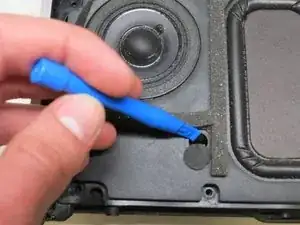

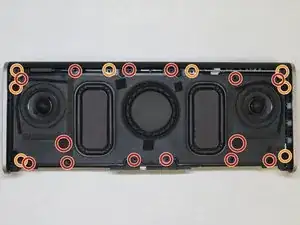

Снимите две крышки слева и справа с помощью малого пластикового инструмента для открытия, чтобы обнажить скрытые винты.

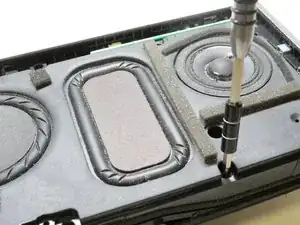

С помощью отвертки Phillips №1 выкрутите 14 отмеченных винтов длиной 7 мм.
С помощью отвертки Phillips №1 выкрутите 8 отмеченных винтов длиной 5 мм.
Шаг 7

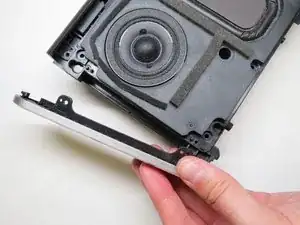

Снимите корпус с левой, правой стороны и с верхней части колонки.
Шаг 8

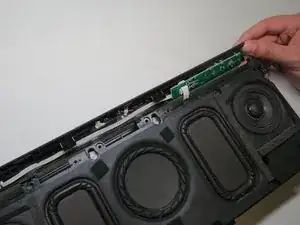

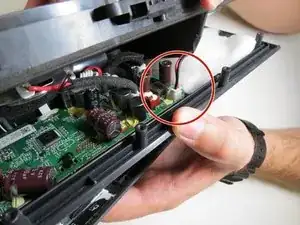

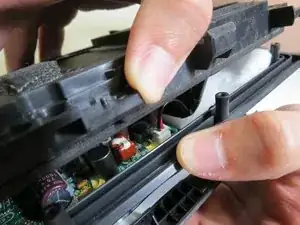

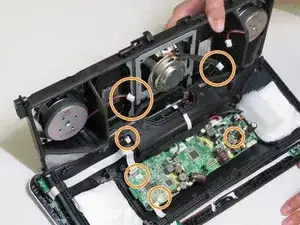

Отделите верхнюю часть колонки. Отключите указанный открытый провод, который соединяет динамики с материнской платой.
После отключения первого провода разъедините остальные соединительные провода.
Шаг 9

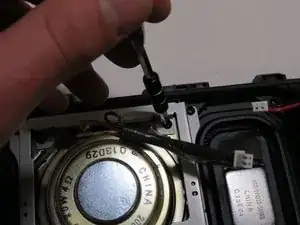

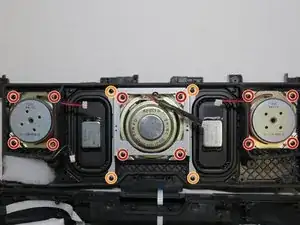

Найдите повреждённый динамик и с помощью отвертки Phillips №1 выкрутите четыре винта 7 мм, чтобы освободить динамик из посадочного места.
Если заменяется центральный динамик, необходимо открутить ещё четыре винта 7 мм, как указано.

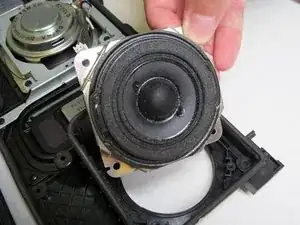

Замените его на новый динамик.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
