Замена Bluetooth-модуля Sony SRS-X5

Чтобы получить доступ к шести нижним винтам, удалите следующее. Снимите приклеенные пенопластовые прокладки в четырех углах на нижней части динамика с помощью пластиковой лопатки, чтобы открыть винты под ними. Снимите приклеенные два центральных пластиковых квадрата.

Убедитесь, что динамик отключён от сети и выключен перед началом работ.

Открутите шесть винтов 6 мм крестовой отверткой Phillips #1.

Снимите нижнюю панель динамика.

Отключите аккумулятор, аккуратно сжав пластиковую часть, соединённую с меньшей платой, и потянув её в сторону.

Извлеките аккумулятор.

Чтобы снять решётку динамика, сначала слегка надавите вниз на 2 пластиковые защёлки, чтобы освободить их, затем выдавите наружу центральную пластиковую защёлку-винт.

Удалите восемь винтов 0.5 мм крестовой отверткой Phillips #1 из панели динамика.

С помощью пластиковой лопатки откиньте панель динамика.

Отключите 6-контактный разъём динамика и 2-контактный разъём микрофона от материнской платы, сжав боковые стороны пластиковых коннекторов.

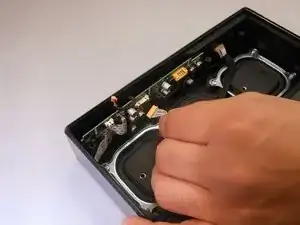

Отключите провод, соединённый с материнской платой, сжав пластиковые боковины.

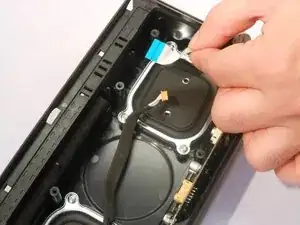

Аккуратно потяните за пластиковую шлейф-ленту, подключённую к нижней стороне динамика, чтобы отключить её.

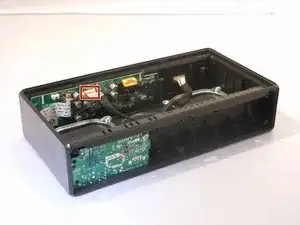

Снимите материнскую плату.
