Замена лицевой панели SONY SRS-X2

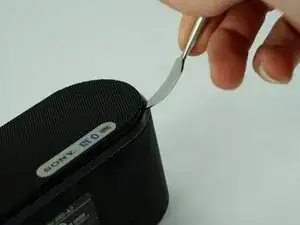

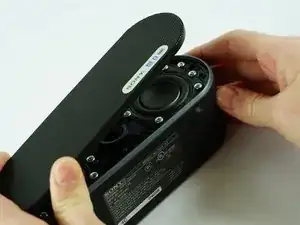

Используйте металлическую лопатку, чтобы приподнять лицевую панель. Оттяните от устройства для снятия.

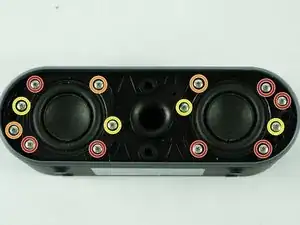

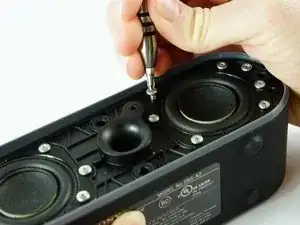

Удалите семь винтов Phillips #1 длиной 27 мм.

Удалите три винта Phillips #1 длиной 11 мм.

Удалите четыре винта Phillips #1 длиной 10 мм.

Перед снятием панели, поверните динамик лицом к себе. Провода обеспечивают минимальный доступ к внутренним компонентам.

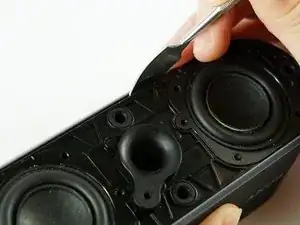

Используйте лопатку, чтобы снять панель динамика. Вставьте металлический конец в шов между панелью и корпусом.

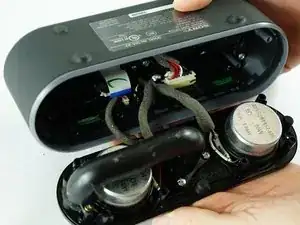

Будьте очень осторожны при снятии панели динамика (описанной в следующем шаге), так как есть провода, соединенные с панелью. Эти провода прикреплены к панели и к корпусу устройства с помощью пайки. Провода гибкие, и вы все равно можете открыть устройство, как показано на втором изображении.

Центрируйте лопатку на верхней части устройства, это самое удаленное от проводов место. Постепенно поддевая лопатку под панель, панель должна подняться и выйти из корпуса; вы можете закончить подъем панели пальцами.

Будьте осторожны при использовании инструмента для открытия, покачивайте инструмент с каждой стороны разъема, чтобы убедиться, что пластик не сломается.

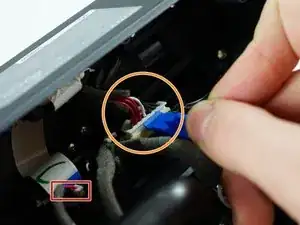

Осторожно не повредите провода, тяните от пластикового основания для отключения.

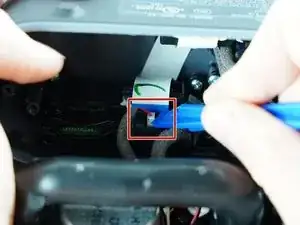

Отсоедините подключение силового кабеля, показанное на изображении, используя пластиковый инструмент для открытия. Подденьте инструмент под край вилки; меньшая площадь и необычный угол означают, что необходимо приподнять пластиковым инструментом в показанном положении.

Отсоедините силовой разъем, показанный на втором изображении. Используя пластиковый инструмент для открытия, поднимите его с передней стороны вилки и переместите инструмент на любую сторону, чтобы полностью извлечь его из разъема.
