Замена панели кнопок Sony SRS-X5

Чтобы получить доступ к 6 винтам на нижней части, удалите следующее. Снимите приклеенные по углам 4 пенопластовые прокладки на нижней части динамика с помощью синего пластикового инструмента для вскрытия, чтобы открыть скрытые под ними винты. Снимите приклеенные 2 центральные пластиковые квадратные накладки.

Перед началом работ убедитесь, что динамик отключён от питания и выключен.

Выверните шесть винтов 6 мм крестообразной отверткой Phillips #1.

Снимите нижнюю панель динамика.

Отключите аккумулятор, аккуратно сжав пластиковый разъём, подключённый к меньшей плате, и потянув его наружу.

Снимите аккумулятор.

Чтобы снять решётку динамика, сначала слегка нажмите вниз на 2 пластиковых фиксирующих крючка, чтобы освободить их, затем вытолкните наружу среднюю пластиковую защёлку с винтом.

Выверните восемь винтов 0,5 мм Phillips #1 с панели динамика.

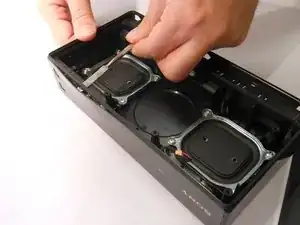

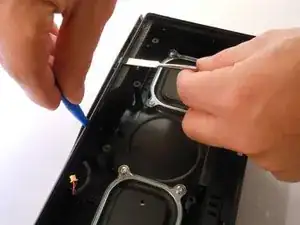

Используя пластиковый инструмент для вскрытия, приподнимите панель динамика.

Отключите 6-контактный разъём динамика и 2-контактный разъём микрофона от материнской платы, сжав боковые части пластиковых коннекторов.

Отключите электрический кабель от панели кнопок.

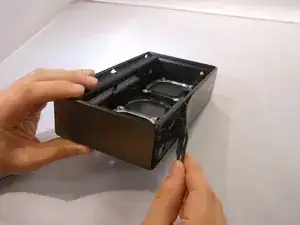

Используя одновременно пластиковый инструмент для вскрытия и металлическую лопатку, аккуратно подденьте крышку сверху динамика.

Осторожно снимите крышку руками.

Снятие крышки выполняйте аккуратно, чтобы она не сломалась.

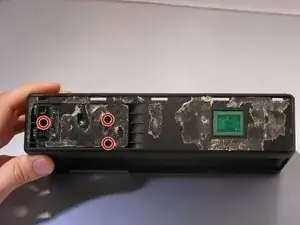

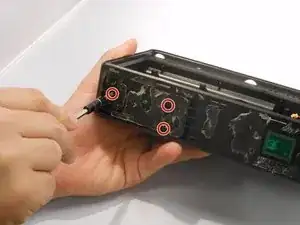

Крестовой отверткой Phillips #00 выверните три винта 3,32 мм, удерживающие плату кнопок на месте.

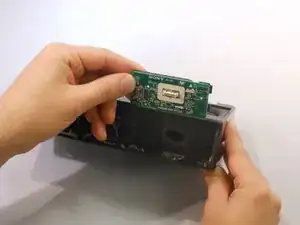

Аккуратно снимите панель кнопок с динамика.
