Замена материнской платы Sony SRS-X3
Это руководство посвящено замене материнской платы в Bluetooth-колонке Sony SRS-X3. Материнская плата управляет всеми различными компонентами устройства.
Признаками неработающей материнской платы могут быть отсутствие питания, отсутствие звука и произвольные зависания. Перед разборкой колонки убедитесь, что она полностью выключена — нажмите кнопку питания. Это предотвратит короткие замыкания, которые могут вызвать дополнительные повреждения или представлять опасность для Вас.
Шаг 1
Снимите резиновые ножки на нижней части устройства.
Шаг 2
Удалите 6 серебряных винтов крестовой отверткой Phillips #1.
Снимите нижнюю пластиковую крышку колонки.
Шаг 3
Удалите два винта, удерживающих аккумуляторный блок, крестовой отверткой Phillips #1.
Снимите аккумуляторный блок лопаткой.
Шаг 4
Удалите три винта крестовой отверткой Phillips #1.
Снимите зелёную плату и аккумуляторный блок.
Аккумуляторный блок и зелёная плата останутся соединёнными с колонкой ленточным кабелем.
Шаг 5
Снимите переднюю решётку динамика (тёмно-серая с маленькими отверстиями), отщёлкнув 3 защёлки в местах, где ранее находились винты, и поддев лопаткой зазор между серой решёткой и внешним корпусом.
Возможно, придётся приложить значительное усилие; снять эту деталь нелегко — она отщёлкнется при освобождении.
Шаг 6
Удалите восемь чёрных винтов крестовой отверткой Phillips #1.
Шаг 7
Снимите переднюю панель, поддев две чёрные защёлки лопаткой.
Эта панель приклеена и может потребовать усилий для снятия. Не беспокойтесь о повреждениях — всё остаётся соединённым.
Шаг 8
Отсоедините провода динамиков от каждого динамика (по 2 провода на динамик) и извлеките динамики из корпуса.
Разъёмы проводов к динамикам рассчитаны на плотное соединение, поэтому их будет трудно снять. Сильнее потяните — они должны слететь с мужской части разъёма.
Извлеките динамики из устройства.
Шаг 9

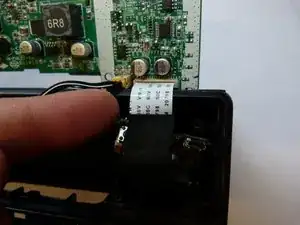

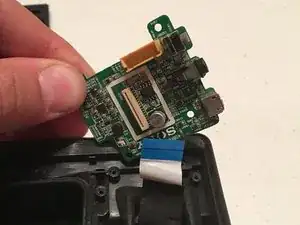

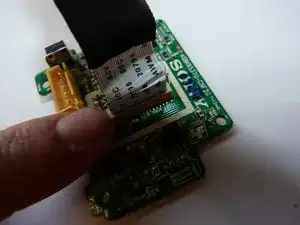

Выньте ленточный кабель, просто потянув его из фиксатора, в котором он подключён. После удаления отложите маленькую зелёную плату в сторону и подготовьтесь к снятию материнской платы.
Шаг 10

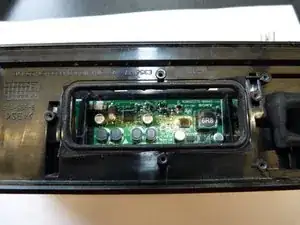

Найдите материнскую плату через отверстие, в котором обычно размещается аккумуляторный блок.

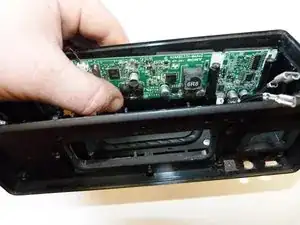

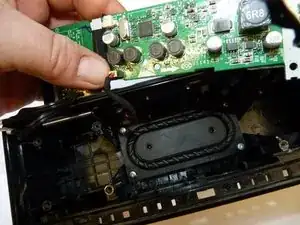

Используя пальцы, потяните плату вверх при условии, что верхняя часть динамиков направлена вниз. При этом приложите больше силы, чем Вам комфортно. (Не беспокойтесь. Плата сдвинется вверх, несмотря на трение, которое может показаться препятствием для её извлечения.)
Шаг 11

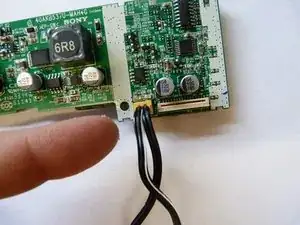

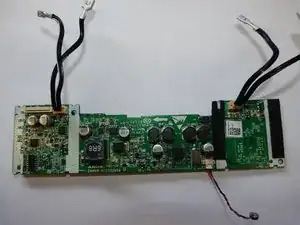

После извлечения материнской платы Вы можете отсоединить все провода, подключённые к ней. Аккуратно потяните за разъёмы, где провода вставляются в плату, чтобы снять все провода.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
